Hiab X-HiDuo 298 E-7 s navijákem pro společnost působící v oblasti dodávek a montáží ocelových konstrukcí

Pro společnost působící v oblasti dodávek a montáží ocelových konstrukcí jsme realizovali dodávku hydraulického jeřábu Hiab X-HiDuo 298 s navijákem typu Rotzler.

Dálkově ovládaný hydraulický nakládací jeřáb na podvozku MAN se sedmi hydraulickými výsuvy, kapacitou zdvihu 214 kNm a hydraulickým dosahem 18,6 metrů s navijákem Hiab TC2HD typu Rotzler opatřeným dvěmi kladkami a lanem (Ø10 mm) délky 49 metrů nabízí všestranné řešení nejen pro firmu působící v oblasti dodávek a montáží kovových konstrukcí. Společnost CONTSYSTEM realizovala kompletní dodávku vozidla, včetně montáže a oživení jeřábu a navijáku. Fotografie níže byly pořízeny v průběhu testování navijáku.

Základní specifické parametry:

• Řídicí systém: SPACE 4
• Řídící jednotka: dálkový ovladač XS Drive, 6 funkcí, klávesnice
• Kapacita zdvihu: 214 kNm
• Pracovní tlak: 32,6 MPa
• Hmotnost jeřábu: 3 580 kg
• Hydraulická olejová nádrž o objemu 200l
• Olejové čerpadlo SAP84R

Příslušenství: Podpěrné hydraulicky roztažitelné a vysouvatelné a mechanicky otočné stabilizátory o rozchodu 6,8 m; LED osvětlení.

Funkce zvyšující produktivitu:

• ADC automatické zvýšení nosnosti o 10%
• ADO automatické vypouštění oleje
• ASC automatická regulace rychlosti
• BDA pomoc při vysouvání ramen

Bezpečnostní funkce:

• OLP ochrana proti přetížení,
• VSL Variabil hodnotící konečné polohy výsuvů stabilizačních opěr,
• CWI výstražný indikátor v kabině, který upozorňuje, že jeřáb není v přepravní poloze,
• Zvuková a vizuální signalizace nesložených stabilizačních opěr.

.........................

Užitečné bezpečnostní funkce jeřábů HIAB jsou navrženy tak, aby se hladce a automaticky aktivovaly bez nutnosti zásahu obsluhy a zajistily efektivní splnění úkolu. Novátorské bezpečnostní standardy jsou vestavěny do každého jeřábu HIAB.

Představujeme funkci VSL - Bezpečnostní stabilizační systém, který slouží k automatickému určení stability vozidla v závislosti na zatížení jeřábu a vysunutí podpěr.

Společnost Hiab AB je celosvětově největší dodavatel silniční manipulační techniky s výrobními závody v deseti zemích světa, rozsáhlou celosvětovou prodejní a servisní sítí a vlastním vývojem. Společnost Hiab je součástí korporace Cargotec, zastřešující značky Hiab, Multilift, Moffet a další.

Hiab X-HiPro 548 pro společnost HADO Praha, s.r.o.

Dodávka hydraulického nakládacího jeřábu Hiab X-HiPro 548 E-7 na podvozku Volvo byla realizována ve spolupráci s firmou KOV Velim a firmou Michal Čerešna, jedním z našich smluvních servisních partnerů. Hiab X-HiPro 548 je další zakázkou pro pražskou společnost HADO působící v oblasti nákladní autodopravy, která tak doplnila svůj technicko-vozový park.

Hydraulický nakládací jeřáb X-HiPro 548 se sedmi hydraulickými výsuvy, s kapacitou zdvihu 421 kNm a dosahem 17,5 metrů je vybaven nejpropracovanějším ovládacím systém HiPro. Jeřáb má hydraulickou olejovou nádrž o objemu 250l a olejové čerpadlo Sunfab 112.

Základní specifické parametry:

• Řídicí systém: SPACE 4
• Řídící jednotka: dálkový ovladač XS Drive, 7 funkcí
• Kapacita zdvihu: 421 kNm
• Úhel otoče: 999 stupňů
• Pracovní tlak: 37 MPa
• Hmotnost jeřábu: 5 114 kg

Příslušenství:

• Otočné, hydraulicky roztažitelné a vysouvatelné podpěrné nohy o rozchodu 8,0 m ovládané pákami
• Hydraulicky roztažitelné a vysouvatelné přední přídavné nohy se sníženým profilem o rozchodu 5,0 m ovládané pákami
• Pracovní světla integrovaná na druhém rameni

Funkce zvyšující produktivitu: ADC automatické zvýšení nosnosti o 10%, ADO automatické vypouštění oleje, ADS automatický systém tlumení.

Bezpečnostní funkce: OLP ochrana proti přetížení, VSL Variabil hodnotící konečné polohy výsuvů stabilizačních opěr, CWI výstražný indikátor v kabině, který upozorňuje, že jeřáb není v přepravní poloze, Zvuková a vizuální signalizace nesložených stabilizačních opěr.

Multilift ULTIMA 21S.59 pro rodinnou firmu působící v oblasti nakládání s odpady

Pro rodinnou firmu z Jižní Moravy zabývající se nakládání s odpady jsme realizovali dodávku nosiče kontejnerů Multilift ULTIMA 21S.59 na podvozku VOLVO, která zahrnovala kompletní montáž nosiče na podvozek, instalaci zadní a boční zábrany proti podjetí, držáku rezervy mezi nápravy, hliníkových blatníků a nastavení řídicího systému.

Nosič je ovládán Joystickem z kabiny vozidla a je vybaven nouzovým ovládáním na rozvaděči.  Co se týče bezpečnosti při sklápění, nakládání a skládání, je nosič opatřen vnitřními hydraulickými zámky, které se zamykají na vnitřní přírubu na kontejneru. Samozřejmostí je pak akustická signalizace při manipulaci a NOT-AUS STOP tlačítko. Další přídavné funkce jako například vysoká rychlost při sklápění, stabilizátor, přední hydraulické zámky atd. nebyly ze strany zákazníka vyžadovany.

Technická specifikace:

• Nosnost (kapacita): 21 000 kg
• Posuvný hákový mechanismus: typ S
• Délka nosiče: 5 080 mm
• Pro kontejnery délky: 4,7 – 6,9 m
• Max. pracovní tlak: 30,0 MPa
• Olejová nádrž: 150 l
• Váha nosiče: 2 530 kg

Nosič kontejnerů Multilift ULTIMA 21S.59 se řadí do tzv. těžké třídy s nosností od 14 do 30 tun. Modelová řada ULTIMA představuje inovovanou modelovou řadu nosičů Multilift vyznačující se řadou inteligentních funkcí pro maximální bezpečnost obsluhy a jeho okolí, nadčasovými možnostmi ovládání založenými na platformě uControl a unikátním systémem kamer a displejů.

Provedení a výbava vždy záleží na specifických potřebách zákazníka, povaze činnosti a typu manipulace s kontejery.

Nový testovací areál pro nosiče kontejnerů Multilift

Společnost Hiab nedávno otevřela ve finském Raisiu zbrusu novou zkušební dráhu pro hákové a ramenové nosiče kontejnerů MULTILIFT. Prostřednictvím dat z testovacích scénářů se společnost Hiab snaží vylepšit své produkty a přijít s inovativními řešeními.

Testovací areál o rozloze 10 000 metrů čtverečních tvoří z poloviny asfalt a z poloviny štěrk. Testováním na různých površích a v různých, i extrémních, podmínkách umožní snáze odpovědět na mnohé otázky, získat standardizovaná data z konkrétního měření a porozumět všem výzvám, které práce s technikou Multilift přináší. Během zimy pak mohou být testy prováděny také na ledu a sněhu a na svažujícím se terénu se sklonem pěti stupňů.

Testování nejnovějších špičkových technologií

Bezpečnost zákazníků i zaměstnanců je pro společnost Hiab prvořadá a je jedním z důvodů, proč byla testovací trať postavena. V loňském roce, kdy společnost MULTILIFT například spustila nový systém vážení, bylo jen pro tuto funkci provedeno zhruba 1300 testů. A protože Hiab pokračuje v investování do inovativních digitálních technologií (systémy HiVision, Hooklift Assistant atd.), počet potřebných testů se zvyšuje.

70 let MULTILIFTU

Nová zkušební dráha nese příjmení bratří Terho z Raisia, kteří před 70 lety vymysleli a sestrojili první demontovatelný nosič kontejnerů, který umožnil všestranné využití podvozku. Tato základní nosná myšlenka "jedno auto = mnoho úloh" je základem značky MULTILIFT dodnes.

………………

Společnost Hiab AB je celosvětově největší dodavatel silniční manipulační techniky s výrobními závody v deseti zemích světa, rozsáhlou celosvětovou prodejní a servisní sítí a vlastním vývojem. Společnost Hiab je součástí korporace Cargotec, zastřešující značky Hiab, Multilift, Moffet a další.

Hiab letos slaví 75 let. My jsme u toho!

Společnost Hiab, celosvětově největší dodavatel silniční manipulační techniky, letos slaví 75 let a CONTSYSTEM je u toho! Jsme oficiálním zástupcem společnosti HIAB na českém trhu od samotného vzniku naší společnosti, od roku 2007. „Sázíme na spolehlivé a bezpečné stroje značky HIAB, MULTILIFT a MOFFETT.“

Pojďme nahlédnout do historie značky HIAB:

Vše začalo roku 1944, kdy Eric Sundin, spoluzakladatel společnosti HIAB, nainstaloval jako první na světě na svůj nákladní automobil hydraulicky ovládaný jeřáb. Tento snadný, avšak inovativní nápad představoval revoluci v řešení manipulace s nákladem a přinesl velkou pomoc při manipulaci se dřevem ve švédských lesích.

Od té doby se vývoj nezastavil a společnost HIAB se stala světovým inovátorem a spolehlivým partnerem, který navrhuje řešení manipulace s nákladem pro uspokojení individuálních potřeb všech typů odvětví po celém světě.

Neustálá snaha o vývoj a inovace vedla k tomu, že HIAB vyrostl ve značku nastavující standardy manipulační techniky a formující budoucnost inteligentního nakládání s nákladem.

Hiab MULTILIFT slaví 70 let!

Letos je tomu 70 let, co finští bratři Terhovci patentovali první nakládací systém na světě. Tento jednoduchý, ale důmyslný vynález umožnil všestranné využití podvozku. Nákladní auto tak mohlo být na cestách za jakýchkoli okolností. Všechny nosiče kontejnerů jsou založené na stejné myšlence, která je hlavním mottem značky Hiab MULTILIFT již 70 let: „jedno auto = mnoho úkonů“.

Hiab MULTILIFT systémy jsou proslavené pro jejich spolehlivost a bezpečnost a všestranné využití. Využívají je malé firmy, velké přepravní společnosti, provozovatelé vozových parků, stavební a developerské firmy, společnosti zabývající se odpady a recyklací, hasičské záchranné sbory na celém světě.

...............

Společnost Hiab AB je celosvětově největší dodavatel silniční manipulační techniky s výrobními závody v deseti zemích světa, rozsáhlou celosvětovou prodejní a servisní sítí a vlastním vývojem. Společnost Hiab je součástí korporace Cargotec, zastřešující značky Hiab, Multilift, Moffet a další.

Hiab představuje flexibilní Rapid Lock System

Rapid Lock System (RLS) je flexibilní elektrohydraulický systém, který umožňuje snadnou výměnu a napojení různého příslušenství, jako je drapák, paletové vidle, zemní vrták či hák k rameni jeřábu.

Tento patentovaný systém od Hiabu šetří čas obsluze - už není nutné, aby obsluha šplhala na vozidlo a ručně upevňovala příslušenství. Pokročilá funkce elektrohydraulického zamykání zajistí rychlé a bezpečné napojení daného příslušenství.

Co je Rapid Lock System a jak funguje:

Z čeho se systém Rapid Lock skládá:

• zesílená rotační hřídel 68 mm
• horní část RLS, včetně elektromagnetického ventilu pro 3 hydraulické okruhy
• spodní díl RLS - hydraulický nebo mechanický, v závislosti na použití

Je-li vozidlo vybaveno drapákem, společnost Hiab vyvinula speciální "kolébku" k jeho uložení. „Kolébka HIAB“ sedící za kabinou nákladního automobilu slouží k bezpečnému uložení drapáku. Systém je navržen tak, aby umožnil rychlé napojení drapáku k jeřábu a jeho zpětné uložení na své místo.

Názorné video ukazuje, jak rychle funguje napojení drapáku k jeřábu pomocí Rapid Lock Systému a funkce SAF:

......................................................................................................

Systém Rapid Lock je patentovaný společností Hiab AB, což je celosvětově největší dodavatel silniční manipulační techniky s výrobními závody v deseti zemích světa, rozsáhlou celosvětovou prodejní a servisní sítí a vlastním vývojem. Společnost Hiab je součástí korporace Cargotec, zastřešující značky Hiab, Multilift, Moffet a další.

Technika HIAB pro generálního dodavatele staveb z Hradce Králové

Pro generálního dodavatele staveb, společnost STAKO s.r.o. z Hradce Králové jsme realizovali kompletní dodávku nákladního vozidla Renault s hydraulickým jeřábem Hiab X-HiDuo 118 B-3 a nosičem kontejnerů Multilift XR7S.41.

Realizace ze strany CONTSYSTEM s.r.o. zahrnovala:

• Úprava podvozku pro potřebu montáže
• Vlastní montáž obou zařízení na podvozek Renault D16MEDP 4x2 280 E6, včetně připojení
• Dodávka a montáž dodatečného příslušenství – boční zábrany proti podjetí, plastové blatníky, zadní náprava
• Dodávka a montáž hydraulické nádrže (100 l) a čerpadla
• Nastavení řídicího systému
• Zaškolení obsluhy

Základní technická specifikace jeřábu HIAB X-HiDuo 118 B-3:

• Řídicí systém: SPACE X4
• Řídící jednotka: dálkový ovladač XS Drive (klávesnice, 6 funkcí)
• Počet hydraulických výsuvů: 3
• Kapacita zdvihu: 93 kNm
• Hydraulický dosah: 10,1 m
• Úhel otoče: 406 °
• Pracovní tlak: 33 MPa
• Hmotnost jeřábu:1 300 kg
• Funkce zvyšující produktivitu: ADC (automatické zvýšení nosnosti o 10 %)
• Bezpečnostní funkce: OLP - ochrana proti přetížení; VSL variabilní - kontinuálně hodnotí konečné polohy výsuvů stabilizačních opěr. Umožňuje manipulaci i s částečně vysunutými opěrami na jedné či druhé straně. Tato funkce představuje velkou výhodu při manipulaci v místech, kde nelze plně vysunout opěry; CWI - výstražný indikátor montovaný v kabině vozidla, který upozorňuje, že jeřáb není v přepravní poloze; SAF - poloautomatické skládání a rozkládání jeřábu pomocí jedné klávesy dálkového ovládání; Zvuková a vizuální signalizace nesložených stabilizačních opěr.

Jak funguje funkce SAF:

Základní technická specifikace nosiče kontejnerů MULTILIFT XR7S.4150:

• Nosnost: 7 t
• Posuvný hákový mechanismus, typ S
• Ovládací systém: PLC, Joystick (z kabiny řidiče) a nouzové ovládání (vnější)
• Délka kontejneru: 4 000 – 5 000 mm
• Výška háku: 930 mm
• Úhel sklopení: 50 °
• Max. pracovní tlak: 30 MPa
• Délka nosiče: 4 150 mm
• Hmotnost nosiče: 990 kg
• Vhodné pro montáž na podvozek se 2 nápravami
• Veškeré základní bezpečnostní funkce jsou součástí standardní výbavy: omezovací přetlakové ventily proti nadměrnému zvýšení tlaku v systému, brzdící ventily, uzamykatelné zpětné ventily hydraulických válců, koncové vypínače pro omezení pohybu ramen a zajišťovací zámky kontejneru, nouzové vnější ovládání, akustická signalizace, NOT-AUS stop tlačítko. Přídavné funkce nebyly vyžadovány.

Řešení Hiab „2 v 1“ pro Pedastu z Lovosic

V pondělí, 13. května, jsme firmě PEDASTA dopravní stavby, s.r.o. z Lovosic na Ústecku předali nákladní vozidlo TATRA Phoenix T158 s hydraulickým nakládacím jeřábem Hiab X-HiDuo 298 EP-3 a nosičem kontejnerů Multilift XR 14S.51.

Naše společnost CONTSYSTEM s.r.o. realizovala kompletní dodávku vozidla včetně instalace, oživení a nastavení obou hydraulických zařízení za kabinu vozidla, dále pak dodávku a montáž příslušenství - zadních a bočních zábran proti podjetí, plastových blatníků zadních náprav a montáž plastového soudku na vodu a plastové schránky na nářadí.

Hydraulický nakládací jeřáb Hiab X-HiDuo 298 EP-3 má tři hydraulické výsuvy, standardní kapacitu zdvihu 237 kNm a hydraulický dosah 10,3 m. Disponuje dálkovým ovládáním XS-Drive se 4 funkcemi a funkcemi VSL, ADC, OLP, CWI a zvukovou a vizuální signalizací nesložených opěr. Olejová nádrž má kapacitu 175l a průtok 70-90 l/min.

Nosič kontejnerů MULTILIFT XR14S.51 má nosnost 14 tun, ovládá se Joystickem z kabiny vozidla a je vybaven řadou bezpečnostních funkcí, jako jsou nouzové vnější ovládání, akustická signalizace při manipulaci s nosičem, NOT-AUS stop tlačítko či snížení tření.

Řešení „2 v 1“, tedy hydraulický jeřáb a nosič kontejnerů na jednom podvozku, poskytuje všestranné využití nákladního vozidla.

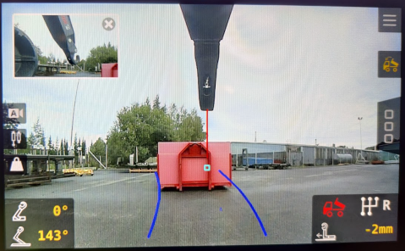

Hiab zavádí HiVision pro MULTILIFT

Společnost Hiab, která je součástí korporace Cargotec, zavádí intuitivní koncept HiVision pro nosiče kontejnerů MULTILIFT, který posouvá bezpečnost a rychlost manipulace opět o stupeň výš.

MULTILIFT vybavený systémem HiVision má tři zadní kamery v různých výškách, což řidiči poskytuje dokonalý přehled. Řidič sleduje celý nakládací cyklus na dotykovém displeji, který zároveň slouží k ovládání nosiče, a to rovnou z kabiny nákladního vozidla. Systém umí detekovat kontejnery a stiskem tlačítka může řidič zvolit pokyn pro zaháknutí a naložení kontejneru.

HiVision zvyšuje bezpečnost obsluhy a okolí, protože systém ukazuje řidiči-operátorovi, zda je kontejner správně naložený a správně zajištěný. Varuje ho také před statickými nebo blížícími se překážkami, tudíž řidič může zastavit jakoukoliv operaci, která by jinak mohla vést k nebezpečné situaci.

HiVision je navržen pro nosiče kontejnerů MULTILIFT Ultima, nejpokrokovější nosiče na světě. Tento unikátní koncept společnost Hiab představí na veletrhu Transport-Logistics 2019 v Helsinkách od 9. do 11. května 2019.

OZO Ostrava hodnotí techniku Hiab s funkcí CTC

Ostravská společnost OZO Ostrava s.r.o. rozšířila před dvěma lety svůj vozový park o dvě nová vozidla s  hydraulickými nakládacími jeřáby Hiab vybavenými funkcí CTC. Stala se tak vůbec první evropskou firmou, která má jeřáby Hiab vybavené toutu novou softwarovou funkcí, která výrazně usnadňuje manipulaci s podzemními kontejnery.

Dnes OZO Ostrava hodnotí v krátkém videu techniku Hiab, práci s funkcí CTC a spolupráci se společností CONTSYSTEM, která zajišťuje firmě OZO Ostrava servis manipulační techniky. Video natáčel začátkem března filmový a marketingový tým společnosti Hiab v Ostravě-Fifejdách a v Ostravě-Porubě.

Co je a k čemu slouží funkce CTC?

CTC (anglicky Crane Tip Control) je softwarová funkce v ovládacích systémech jeřábů Hiab HiPro, která umožňuje snadnější manipulaci se „špičkou“ jeřábu. CTC se aktivuje tlačítkem na ručním ovladači a pohyby jeřábu se poté koordinují jedním Joystickem. Operátor už nemusí manévrovat jednotlivými rameny a provádět až tři souběžné operace, aby udržel požadovanou trajektorii jeřábu ve vertikálním nebo horizontálním směru. Jeřáb to udělá za něj - řídicí systém vybere ideální cestu z jednoho bodu do druhého.

Tato funkce je založená na patentované technologii souřadnicového ovládání od společnosti HIAB, která převádí pohyby páky na vodorovné a svislé souřadnice cílové polohy.

Lennart Andersson, produktový manažer řídicích systémů Hiab, vysvětluje, co stálo za vývojem CTC funkce a jaké jsou její výhody:

Jaké jsou výhody CTC pro operátora?

• Díky CTC zvládne operátor složitější manipulační úkony
• S CTC je práce plynulejší a rychlejší
• V případě manipulace s podzemními kontejnery nedochází k zaseknutí kontejnerů při jejich vytahování
• Operátor může jednoduše aktivovat nebo deaktivovat funkci CTC stisknutím tlačítka na ručním ovladači. Jeřáb okamžitě přepne mezi CTC a normálním režimem, takže se operátor může vždy vrátit z jakékoli situace, kterou nelze provést pomocí CTC.

Které typy jeřábů lze vybavit CTC funkcí?

CTC funkcí lze momentálně vybavit jeřáby s nejmodernějším ovládacím systémem na současném trhu, systémem HiPro - jedná se o tyto modelové řady: X-HiPro 142E, 162E, 192E, 232E, dále L-HiPro 145, 165, 195, 235 a K-HiPro 425. Pokud je jeřáb vybaven CTC funkcí, má automaticky funkci SAF (automatické složení a rozbalení jeřábu).

Multilift OPTIMA 20S.56 pro společnost REMET

Zakázka pro společnost REMET, spol. s.r.o. dokončena. Společnost CONTSYSTEM instalovala na podvozek Mercedes hákový nosič kontejnerů MULTILIFT Optima.

Tento nosič MULTILIFT Optima 20S.56 má nosnost 20 tun, ovládá se manuálním pákovým ovladačem přímo z kabiny vozidla, je vybaven funkcí snížení tření, automatickým sekvenčním ovládáním, funkcí vysoké rychlosti a dalšími standardními bezpečnostními funkcemi. Olejová nádrž má 150l, hydraulické čerpadlo je zn. Sunfab SAP-084.

Dodávka ze strany společnosti CONTSYSTEM zahrnovala kompletní montáž nosiče kontejnerů na daný podvozek a nastavení řídicího systému.

Multilift XR21S.56 pro velkoodběratele kovového šrotu z Brna

Zakázka pro společnost REMET, spol. s.r.o. předána. Společnost CONTSYSTEM instalovala na podvozek MAN nosič kontejnerů Multilift XR21S.56 a hydraulický nakládací jeřáb Kesla.

Dodávka ze strany společnosti CONTSYSTEM zahrnovala kompletní montáž nosiče kontejnerů a hydraulického jeřábu na 3-nápravový podvozek, nastavení řídicího systému, instalace vážního systému a jeho připojení na hydraulický systém nosiče a dopravení vozidla k zákazníkovi.

Nosič kontejnerů MULTILIFT XR21S.56 s nosností 21 tun je určen pro manipulaci s kontejnery délky 4 500 – 6 600 mm. Váha nosiče je 2 500 kg, pracovní tlak 30 MPa.

Tento typ nosiče je určen pro montáž na podvozek se 3 – 4 nápravami.
