Jsme dodavatelé silniční manipulační techniky a autorizované středisko pro provádění montáží a kompletního servisu hydraulické manipulační techniky značky Hiab a Steelbro, včetně dodávky originálních náhradních dílů. Našim zákazníkům navrhujeme optimální a spolehlivá technická řešení námi dodávané manipulační techniky, které také kompletně realizujeme. Velký důraz klademe na technickou přípravu zakázek a poprodejní servis prováděný našimi servisními techniky vyškolenými přímo o výrobce.
Od roku 2007, kdy firma CONTSYSTEM s.r.o. vznikla, zastupujeme na českém trhu přední světové dodavatele: švédského výrobce HIAB AB a v novozélandskou společnost STEELBRO NZ. Sídlo společnosti je v Praze, kde také působí obchodní zastoupení pro region Praha a střední Ćechy. Hlavní servisní a montážní středisko a obchodně-technická centrála firmy se nachází v Ostravě. V ostatních regionech České republiky jsou servisní činnosti zajišťovány našimi smluvními servisními partnery.
Sázíme na bezpečné a spolehlivé stroje světových značek:
Našimi zákazníky jsou drobní podnikatelé, velké přepravní firmy, provozovatelé vozových parků, stavební firmy, společnosti zabývající se zpracováním a svozem odpadu, dřevařské podniky, obecní úřady či státní instituce. Specifických návrhů řešení manipulační techniky úspěšně využíváme v dodávkách pro armádní sektor, Policii ČR a Hasičský záchranný sbor ČR.
Provádíme montáž hydraulické manipulační techniky na stávající podvozek nebo realizujeme kompletní dodávku automobilu včetně vybrané manipulační techniky a příslušenství. Zajistíme veškeré související úpravy na podvozku (montáž držáku rezervy, skříně na výbavu a dalšího příslušenství dle přání zákazníka), provedeme instalaci zařízení a nastavení řídicího systému. Po provedené montáži vystavíme Technické osvědčení samostatného technického celku, provedeme zkoušku zařízení po montáži včetně vystavení protokolu, dodáme CE certifikát na dané zařízení. Veškeré zařízení instaluje tým našich servisních techniků vyškolených přímo u výrobce. Velký důraz klademe na technickou přípravu každé zakázky ve spolupráci se zákazníkem a výrobcem podvozku.
Provádíme pravidelný záruční i pozáruční servis, pravidelné inspekce, revize a revizní zkoušky dle platné legislativy, případně provedeme zvláštní posouzení s kontrolou svárů po 10 letech provozu (týká se nakládacích jeřábů dle normy ČSN ISO 9927-1). Používáme pouze originální náhradní díly od výrobce HIAB a STEELBRO.
\Hlavní servisní a montážní středisko firmy CONTSYSTEM se nachází v Ostravě. V případě větších vzdáleností doporučíme některého z našich smluvních servisních partnerů. K dodávce automaticky poskytujeme školení potřebného počtu obsluhujícího personálu a zajistíme následná doškolení.
Navrhujeme našim zákazníkům nová a spolehlivá řešení manipulace s nákladem, která splní ty nejnáročnější požadavky na provoz.
Dodávka vyprošťovacího vozidla s hydraulickým nakládacím jeřábem HIAB X-HiPro 418 EP-5 a vyprošťovací nástavbou OMARS 110T byla uskutečněna v roce 2018.
Příklady dalších realizací:
Dodávka armádního vozidla s bočním překladačem STEELBRO SB 362 na podvozku T815/7 8x8 pro Armádu České republiky byla uskutečněna v roce 2017.
Kromě dodávek bočních překladačů STEELBRO realizujeme dodávky vozidel vybavených zařízením HIAB pro vojenskou techniku:
Dodávka vozidla pro přepravu nebezpečného materiálu vybaveného hydraulickým jeřábem HIAB X-HiDuo 211 E-4 a nosičem kontejnerů MULTILIFT XR 14S.51 na plně pohonném podvozku T815/7 8x8 byla uskutečněna v roce 2015.
Rozsáhlé produktové portfolio společnosti Hiab přináší dokonalá řešení pro efektivní a bezpečné přemísťování, zvedání, nakládání vykládání materiálu, zařízení nebo surovin. Produktové řady zahrnují nakládací jeřáby značky HIAB nosiče kontejnerů MULTILIFT a závěsné vysokozdvižné vozíky MOFFETT.
Představované produktové řady obsahují kompletní nabídku produktů pro nakládání a dodávku zboží, kontejnerové systémy, jeřáby pro recyklaci materiálů, spediční jeřáby, zvedací plošiny a závěsné vysokozdvižné vozíky. Našim zákazníkům nabízíme optimální řešení manipulační techniky, která přesně odpovídají jejím potřebám.

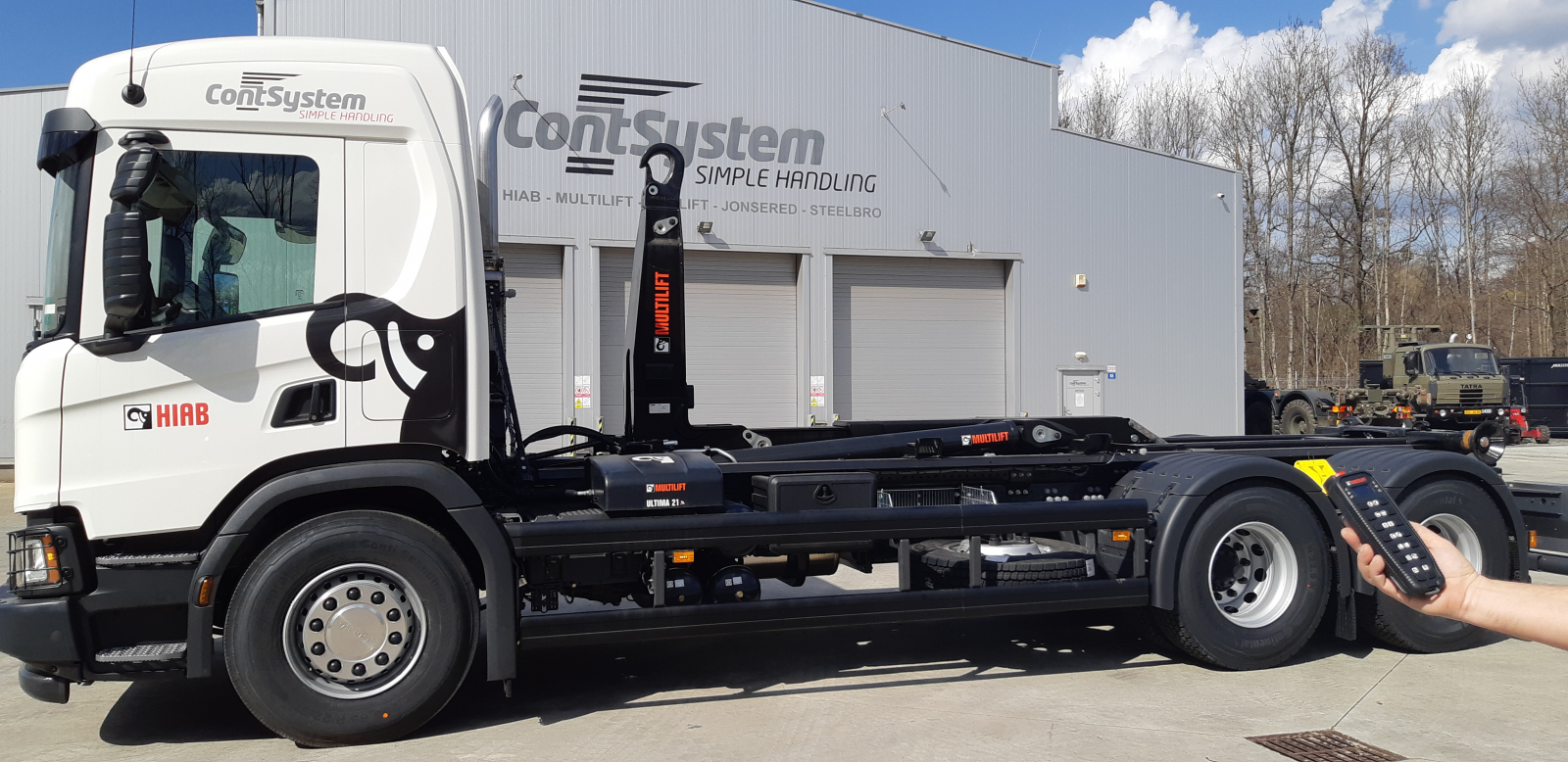

Výrobce Hiab jako přední leader v tomto segmentu nabízí bezkonkurenční zkušenost ve vývoji a výrobě zařízení na manipulaci s kontejnery. Kontejnerový systém Multilift umožňuje, že jedno nákladní vozidlo může realizovat řadu různých úkolů tím, že bude využívat kontejnery různých typů a velikostí. Kontejnerový systém Multilift zahrnující hákové, ramenové a lanové nosiče kontejnerů se dostal na čelo celosvětového trhu díky své mimořádné spolehlivosti a vysoké produktivitě. Díky své široké nabídce různých vlastností, umožňuje tento systém nabídnout produkty přesně odpovídající potřebám našich zákazníků.
Vybrané typy kontejnerových nosičů (hákové):
| Lehká třída | Nosnost [kg] | Výška háku [mm] | Typ vozidla počet náprav | Délka kontejneru [m] |
|---|---|---|---|---|
| XR2S | 2000 | 900 / 930 | 2 | 3,0 ÷ 4,0 |
| XR3S | 3000 | 930 | 2 | 3,0 ÷ 4,0 |
| XR5S | 5000 | 930 | 2 | 3,0 ÷ 5,0 |
| XR7S | 7000 | 930 | 2 | 3,0 ÷ 5,0 |
| Střední třída | Nosnost [kg] | Výška háku [mm] | Typ vozidla počet náprav | Délka kontejneru [m] |
|---|---|---|---|---|
| XR8S | 8000 | 1450 / 1570 | 2 | 3,5 ÷ 5,0 |
| XR10S | 10000 | 1450 / 1570 | 2 | 3,0 ÷ 6,0 |
| Třída XR „POWER“ | Nosnost [kg] | Výška háku [mm] | Typ vozidla počet náprav | Délka kontejneru [m] |
|---|---|---|---|---|
| XR14S | 14000 | 1570 | 2 | 3,5 ÷ 6,6 |
| XR16S | 16000 | 1570 | 2 | 4,0 ÷ 7,1 |
| XR18S | 18000 | 1570 | 3 | 4,0 ÷ 7,1 |
| OPTIMA | 20000 | 1570 | 3 | 4,0 ÷ 7,0 |
| XR21S | 21000 | 1570 | 3 | 4,0 ÷ 7,3 |
| XR26S | 26000 | 1570 | 4 | 4,3 ÷ 8,8 |
| XR30S | 30000 | 1570 | 4 | 4,5 ÷ 7,3 |
Vybrané typy nosičů kontejnerů (ramenové):
| Model | Nosnost [kg] | Typ vozidla celk.nosnost | Typ vozidla počet náprav |
|---|---|---|---|
| FUTURA 8 | 8000 | 12/15 t | 2 |
| FUTURA 12 | 12000 | 18 t | 2 |
| SLT 142 | 14000 | 18 t | 2 |
| SLT 192 | 19000 | 26 t | 3 |
Produktové portfolio spedičních jeřábů Hiab obsahuje jeřáby pokrývající celou řadu požadovaných nosností. Koncept XS Vám umožní specifikovat jeřáb- přesně podle vašich individuálních požadavků. Nosnosti nabízených jeřábů se nachází v rozmezí od 1 až téměř 100 tunometrů, s možnosti vyložení od 2 až po 30 metrů. Společnost Hiab dodává celkem pět různých ovládacích systémů. Záleží pouze na modelu jeřábu, který z nich si můžete pro svůj jeřáb vybrat. Zatímco každý systém zaručuje vynikající manipulaci s nákladem v celém rozsahu použití, každé zvětšení rozsahu s sebou přináší stále dokonalejší vlastnosti. Společnost Hiab vyvinula množství bezpečnostních prvků navržených tak, aby sledovaly veškeré pohyby jeřábu. Jsou zkonstruovány tak, aby svým jednáním co možná nejméně zasahovaly do toho, jak obsluha řídí jeřáb. Pokud to bude potřeba, podnikne systém určité kroky a ohleduplně a jemně zastaví. Bezpečnostní systémy jsou po celou dobu v pozadí aktivní, a pokud se jeřáb používá běžným způsobem, obsluha systémy ani nezaznamená.
Lehká řada - typ T
| Modelová řada | Výkonnostní třída [tm] | Max. zdvihový moment [KNm] | Hydraulický dosah - standard [m] |
|---|---|---|---|
| T-CLX 009 | 0,9 | 9 | 2,80 |
| T-CLX 013 | 1,2 | 12 | 4,20 |
| T-CLX 018 | 1,9 | 19 | 4,20 |
| T-CLX 023 | 2,5 | 24 | 4,50 |
| T-CLX 029 | 2,8 | 27 | 5,60 |
| T-CLX 038 | 3,8 | 36,9 | 6,04 |
Lehká řada - typ A
| Modelová řada | Výkonnostní třída [tm] | Max. zdvihový moment [KNm] | Hydraulický dosah - standard [m] |
|---|---|---|---|
| XS 022 | 2,2 - 2,6 | 22 - 26 | 7,80 |
| XS 033 | 2,8 - 3,3 | 28 - 33 | 9,30 |
| XS 044 | 3,5 - 4,0 | 34 - 39 | 9,30 |
| XS 055 | 4,6 - 5,4 | 45 - 53 | 11,30 |
| XS 066 | 5,5 - 6,7 | 54 - 66 | 11,30 |
| XS 077 | 6,1 - 7,8 | 60 - 77 | 11,60 |
| XS 088 | 6,9 – 9,4 | 68 - 92 | 13,7 |
| XS 099 | 8,0 - 10,8 | 78 - 106 | 14,30 |
| XS 111 | 9,1 - 11,8 | 89 - 116 | 14,60 |
Střední řada- typ A
| Modelová řada | Výkonnostní třída [tm] | Max. zdvihový moment [KNm] | Hydraulický dosah - standard [m] |
|---|---|---|---|
| X-DUO 128 | 10,1 - 12,4 | 99 - 122 | 15,10 |
| X-DUO 148 | 12,1 - 14,2 | 119 - 139 | 15,10 |
| X-DUO 178 | 14,4 - 16,7 | 141 - 164 | 17,53 |
| X-DUO 218 | 17,9 - 19,7 | 176 - 193 | 12,70 |
| X-DUO 248 | 20,3 - 21,8 | 199 - 214 | 15,10 |
| X-DUO 288 | 23,8 - 25,3 | 233 - 248 | 15,10 |
| X-HIDUO 138 | 11,0 - 13,0 | 108 - 127 | 15,10 |
| X-HIDUO 158 | 13,1 - 15,3 | 128 - 150 | 15,10 |
| X-HIDUO 188 | 15,3 - 18,0 | 150 - 176 | 17,53 |
| X-HIDUO 228 | 18,6 - 21,2 | 182 - 208 | 17,32 |
| X-HIDUO 258 | 19,7 - 23,1 | 193 - 226 | 21,00 |
| X-HIDUO 289 | 23, 2 - 26,7 | 228 - 262 | 21,00 |
| X-HIPRO 142 | 11,6 - 13,4 | 114 - 131 | 15,10 |
| X-HIPRO 162 | 13,5 - 15,3 | 132 - 150 | 15,10 |
| X-HIPRO 192 | 16,3 - 18,1 | 159 - 177 | 17,53 |
| X-HIPRO 232 | 19,4 - 21,4 | 191 - 209 | 17,32 |
| X-HIPRO 262 | 20,4 - 23,8 | 200 - 233 | 21,00 |
| X-HIPRO 302 | 24,1 - 27,6 | 236 - 271 | 21,00 |
Těžká řada-typ A
| Modelová řada | Výkonnostní třída [tm] | Max. zdvihový moment [KNm] | Hydraulický dosah - standard [m] |
|---|---|---|---|
| XS 322 | 25,8 - 31,6 | 247 - 310 | 21,00 |
| XS 377 | 28,6 - 35,6 | 281 - 349 | 20,90 |
| XS 422 | 32,9 - 40,3 | 323 - 395 | 20,80 |
| XS 477 | 36,2 - 43,7 | 355 - 429 | 20,80 |
| X-HIPRO 548 | 45,3 - 48,6 | 444 - 477 | 21,80 |
| X-HIPRO 638 | 51,7 - 54,0 | 507 - 530 | 22,30 |
| X-HIPRO 658 | 55,5 - 58,9 | 544 - 578 | 17,00 |
| X-HIPRO 858 | 70,5 - 75,3 | 692 - 739 | 24,00 |
| X-HIPRO 1058 | 80,9 - 85,6 | 794 - 840 | 24,00 |
Závěsné vysokozdvižné vozíky jsou zpravidla připevněny k zadní části nákladního vozu nebo jeho nákladní plošině odkud mohou být odmontovány ve velmi krátkém čase. Zboží pak může být transportováno do cílové destinace mnoha různými způsoby. Ve srovnání s běžnými průmyslovými vysokozdvižnými vozíky jsou závěsné vozíky lehčí, pohyblivější a lze je použít v těžko přístupných lokalitách jako například na staveništích. Nabídka závěsných vysokozdvižných vozíků umožňuje manipulovat s hmotností 1,5 až 3,5 tuny.
Využití pro dodávky ve městech:
Využití pro dodávky stavebního materiálu:
Využití pro dodávky průmyslového plynu/LPG:
| Model | Nosnost [kg] | Systém napájení | Kapacita baterie [Ah] |
|---|---|---|---|
| E2 12.1 | 1200 | 48V | 100 / 130 |
| E4 20.1 | 2000 | 48V | 130 / 180 |
| Model | Nosnost [kg] | Druh pohonu | Výška zdvihu [mm] |
|---|---|---|---|
| M2 | 1500 | diesel | 2200 |
| M5 | 2500 | diesel | 3040 |
| M8 | 3500 | diesel | 3040 |
| M10 | 2500 | diesel | 3600 |
| LR30.3 | 3500 | diesel | 3300 |
Překladače kontejnerů Steelbro mohou manipulovat s ISO kontejnery různých velikostí. Standardně se mohou použít k manipulaci s ISO kontejnery o délkách 20', 30' a 40'. Konstrukce zařízení umožňuje manipulovat s kontejnery až do váhy 40tun, překládat kontejnery mezi silničními a železničními vozidly, stohovat kontejnery do výšky jednoho patra. Zařízení lze montovat buď na samostatné vozidla (manipulace s kontejnerem do 20') nebo na návěsy (manipulace s kontejnerem až do 40', případně 45').
S překladačem Steelbro jsou manipulace s kontejnery mnohem jednodušší. Silniční přeprava kontejnerů včetně jejich naložení a vyloženi je zcela nezávislá na těžkých zvedacích zařízeních. S tímto zařízením můžeme manipulovat s plně naloženými kontejnery, aniž bychom byli závislí na dostupnosti statických nebo mobilních jeřábů. Eliminací tohoto faktu získáme vyšší obrat odvezených kontejnerů v jednom cyklu, čímž zvýšíme celkovou efektivitu služby se snížením personálních nákladů.
Překládací zařízení Steelbro představuje ideální řešení při nakládání a vykládání kontejnerů z železničních vozů, protože nepotřebuje žádnou drahou infrastrukturu, jen prostor pro naloženi a vyloženi kontejneru. Zboží nebo produkty mohou být nakládány do kontejneru vysokozdvižným vozíkem z úrovně země, bez potřeby budování ramp nebo dalších zařízení. Tato technologie nakládky odbourává dvojitou manipulaci s kontejnerem a zkracuje technologické časy nakládky. Dále překladač Steelbro může být využit jako zařízení pro vykládku kontejnerů z železničních vozů a následně pro nakládku na jiné silniční prostředky. Překladač Steelbro představuje jednoduché a zároveň flexibilní řešení vykládky kontejnerů, nezávisle na velikosti přepravní operace.
Schopnost překladače samo-naložení a vyloženi kontejneru eliminuje potřebu vysokozdvižných vozíků a dalšího těžkého vybaveni, jejichž schopnosti konči v těžkém terénu, jenž následně vede k problémům v zásobování. Při použití překladače Steelbro jsou tyto problémy eliminovány. Překladač Steelbro lze využít jak při nakládce munice pro pohybující se dělostřelectvo během mírových cvičení, tak i v období válečných konfliktů. Jeho mnohostrannost je velmi důležitá při manipulacích na železnici, při dodávkách zbraní nebo materiálů pro vojenské nemocnice.
Překladač Steelbro je schopen zásobovat a podporovat materiálem vojenské jednotky rychle a bezpečně, při využití kontejnerů o velikostech 20 - 40stop a kapacitě až 36tun.
V měnicích se podmínkách bitevního pole představuje překladač Steelbro rychlé a flexibilní řešení pro rozmisťování zásob munice, pohonných hmot, zdravotnického materiálů a potravin do strategických oblastí.
V měnicích se podmínkách bitevního pole představují nabízené překladače a hydraulické jeřáby doplněné závěsnými vysokozdvižnými vozíky rychlé a flexibilní řešení pro rozmisťování zásob munice, pohonných hmot, zdravotnického materiálů a potravin do strategických oblastí operujících jednotek. Schopnosti nabízených zařízení eliminují potřebu vysokozdvižných vozíků a dalšího těžkého vybavení, jejichž schopnosti konči v těžkém terénu, jenž následně vede k problémům v zásobování. Při jejich aktivním nasazení jsou tyto problémy eliminovány. Zařízení lze využít jak při nakládce munice pro pohybující se jednotky během mírových cvičeních, tak i v období válečných konfliktů. Jejich mnohostrannost je velmi důležitá při manipulacích s kontejnery, při dodávkách zbraní pro bojující jednotky nebo materiálu pro vojenské nemocnice.
Na základě požadavků armádního sektoru byl speciálně vyvinut nízko-nástavbový hydraulický jeřáb, splňující náročné provozní podmínky. Vzhledem k jeho jedinečné konstrukci, lze i po namontování tohoto typu jeřábu na silniční vozidla, přepravovat tuto techniku ve vojenských přepravních letadlech. Maximální výložníková hmotnost jeřábů představuje až 35 tunometrů, s možností jejich doplnění elektronickým navijákem.
Technické data nosiče kontejnerů Multilift MSH-165-SCA
Design SB362 umožňuje jednoduché naskládání dvou ISO kontejnerů na sebe, překládku z vozidla na vozidlo, případně překládku z vozidla na železniční vůz.
Maximální kapacita zdvihu: 36 tun (79,400ibs)
Kontejnery: 20´
Použití: Prázdné a ložené kontejnery
Model SB362 je víceúčelový nízko-nákladový jeřáb se zvedací kapacitou 36 tun/m. Maximální dosah je 4m. Hydraulické a elektrické systémy jsou napájeny přes agregáty vozidla. Standardem je mezinárodně schválený dálkový ovladač s přiměřeně dlouhým kabelem. Na přání lze zařízení vybavit dálkovým ovladačem rádiově řízeným.
Jsme autorizovaným střediskem pro provádění montáží, záručních a pozáručních oprav a kompletních servisních služeb hydraulické manipulační techniky značky Hiab a Steelbro, včetně dodávky originálních náhradních dílů. Naše hlavní servisní a montážní středisko se nachází v Ostravě. V ostatních regionech České republiky jsou servisní činnosti zajišťovány našimi smluvními servisními partnery.
Provádíme montáž hydraulické manipulační techniky na stávající podvozek nebo realizujeme kompletní dodávku automobilu včetně vybrané manipulační techniky a příslušenství. Zajistíme veškeré související úpravy na podvozku (montáž držáku rezervy, skříně na výbavu a dalšího příslušenství dle přání zákazníka), provedeme instalaci zařízení a nastavení řídicího systému. Po provedené montáži vystavíme Technické osvědčení samostatného technického celku, provedeme zkoušku zařízení po montáži včetně vystavení protokolu, dodáme CE certifikát na dané zařízení. Veškeré zařízení instaluje tým našich servisních techniků vyškolených přímo u výrobce.
Pravidelný servis je zárukou bezproblémového užívání zařízení po celou dobu životního cyklu. Provádíme pravidelný záruční i pozáruční servis, pravidelné inspekce, revize a revizní zkoušky dle platné legislativy, případně provedeme zvláštní posouzení s kontrolou svárů po 10 letech provozu (týká se nakládacích jeřábů dle normy ČSN ISO 9927-1). Používáme pouze originální náhradní díly od výrobce HIAB. Účast servisu je do 24 hodin od prokazatelného nahlášení poruchy.
V rámci dodávky našich výrobků automaticky poskytujeme školení potřebného počtu obsluhujícího personálu. V případě změn, případně navýšení počtu obsluhujících zaměstnanců, jsme připraveni provést další školení. Nabízíme možnost vyškolení dílenských specialistů na dodané zařízení, případně vyškolení vazače a jeřábníka s vystavení příslušného průkazu.
Všechny námi dodávané výrobky plně vyhovují platné legislativě a poskytujeme na ně standardní záruku. S vědomím vysoké kvality je výrobce Hiab schopen na některé vybrané značky poskytnout nad základní dobu prodlouženou záruku až o další 3 roky.
