Technika HIAB pro generálního dodavatele staveb z Hradce Králové

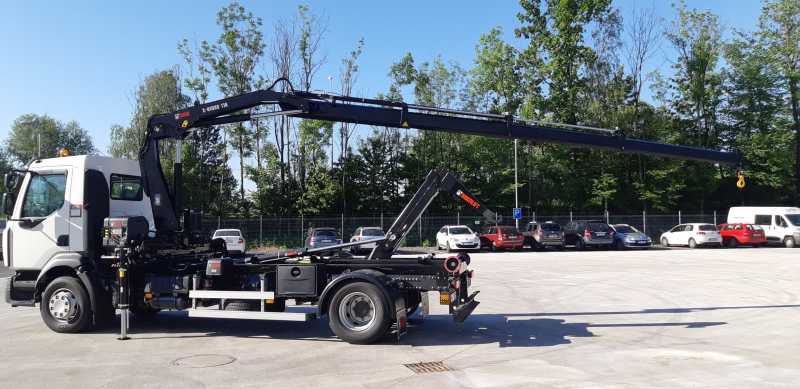

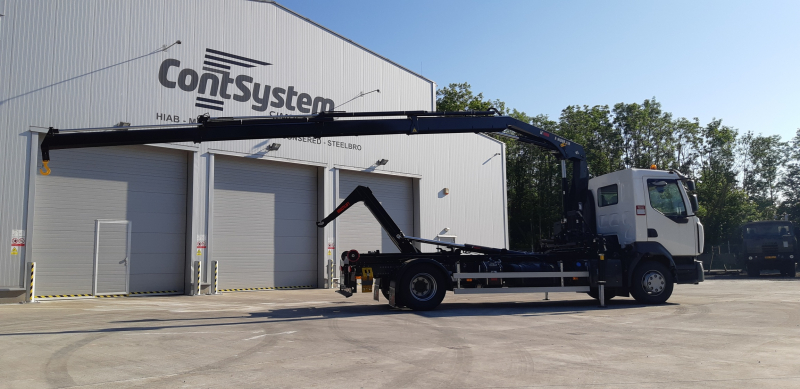

Pro generálního dodavatele staveb, společnost STAKO s.r.o. z Hradce Králové jsme realizovali kompletní dodávku nákladního vozidla Renault s hydraulickým jeřábem Hiab X-HiDuo 118 B-3 a nosičem kontejnerů Multilift XR7S.41.

Realizace ze strany CONTSYSTEM s.r.o. zahrnovala:

• Úprava podvozku pro potřebu montáže

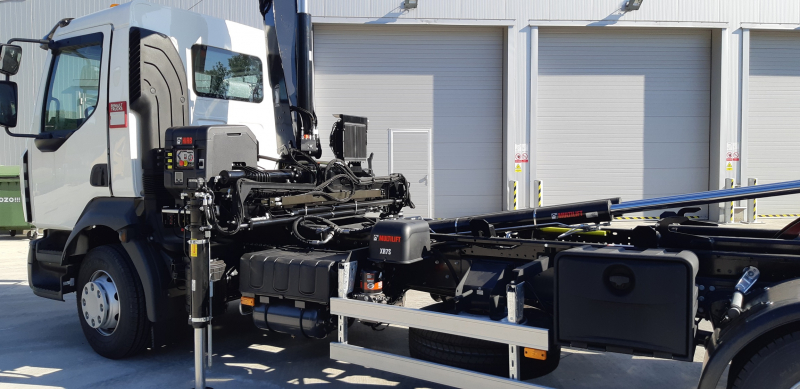

• Vlastní montáž obou zařízení na podvozek Renault D16MEDP 4x2 280 E6, včetně připojení

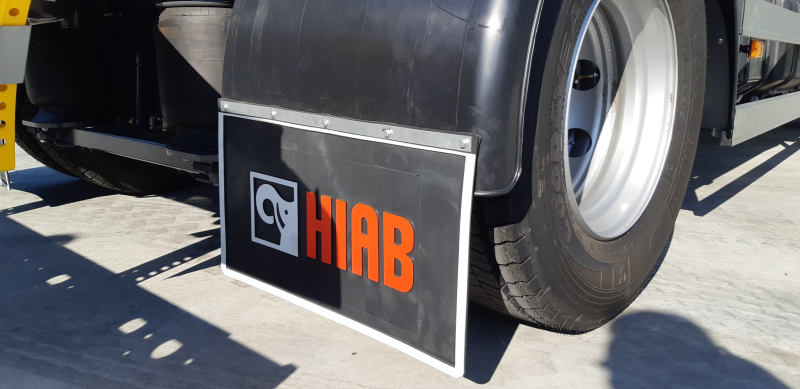

• Dodávka a montáž dodatečného příslušenství – boční zábrany proti podjetí, plastové blatníky, zadní náprava
• Dodávka a montáž hydraulické nádrže (100 l) a čerpadla
• Nastavení řídicího systému
• Zaškolení obsluhy

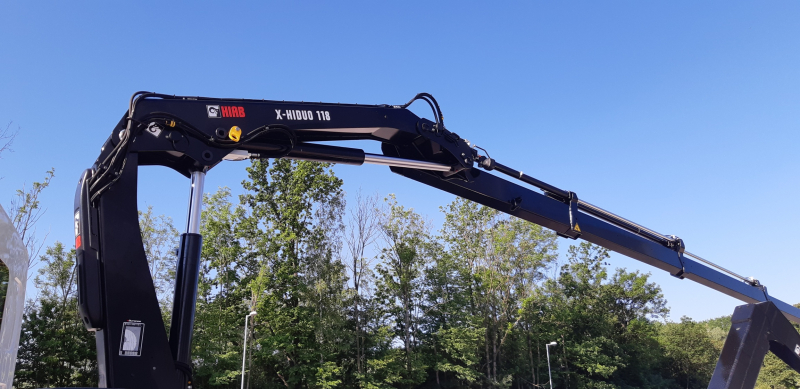

Základní technická specifikace jeřábu HIAB X-HiDuo 118 B-3:

• Řídicí systém: SPACE X4
• Řídící jednotka: dálkový ovladač XS Drive (klávesnice, 6 funkcí)
• Počet hydraulických výsuvů: 3
• Kapacita zdvihu: 93 kNm
• Hydraulický dosah: 10,1 m
• Úhel otoče: 406 °
• Pracovní tlak: 33 MPa
• Hmotnost jeřábu:1 300 kg
• Funkce zvyšující produktivitu: ADC (automatické zvýšení nosnosti o 10 %)
• Bezpečnostní funkce: OLP - ochrana proti přetížení; VSL variabilní - kontinuálně hodnotí konečné polohy výsuvů stabilizačních opěr. Umožňuje manipulaci i s částečně vysunutými opěrami na jedné či druhé straně. Tato funkce představuje velkou výhodu při manipulaci v místech, kde nelze plně vysunout opěry; CWI - výstražný indikátor montovaný v kabině vozidla, který upozorňuje, že jeřáb není v přepravní poloze; SAF - poloautomatické skládání a rozkládání jeřábu pomocí jedné klávesy dálkového ovládání; Zvuková a vizuální signalizace nesloženýchstabilizačních opěr.

Jak funguje funkce SAF:

Základní technická specifikace nosiče kontejnerů MULTILIFT XR7S.4150:

• Nosnost: 7 t
• Posuvný hákový mechanismus, typ S
• Ovládací systém: PLC, Joystick (z kabiny řidiče) a nouzové ovládání (vnější)
• Délka kontejneru: 4 000 – 5 000 mm
• Výška háku: 930 mm
• Úhel sklopení: 50 °
• Max. pracovní tlak: 30 MPa
• Délka nosiče: 4 150 mm
• Hmotnost nosiče: 990 kg
• Vhodné pro montáž na podvozek se 2 nápravami
• Veškeré základní bezpečnostní funkce jsou součástí standardní výbavy: omezovací přetlakové ventily proti nadměrnému zvýšení tlaku v systému, brzdící ventily, uzamykatelné zpětné ventily hydraulických válců, koncové vypínače pro omezení pohybu ramen a zajišťovací zámky kontejneru, nouzové vnější ovládání, akustická signalizace, NOT-AUS stop tlačítko. Přídavné funkce nebyly vyžadovány.
