Hydraulický jeřáb HIAB 2222 ATF-3 s nízko-zástavbovou výškou pro vyprošťovací speciál HZS Moravskoslezského kraje

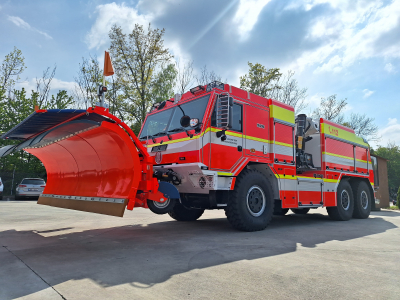

Společnost CONTSYSTEM představuje čerstvě dokončený projekt dodávky a montáže hydraulického nakládacího jeřábu s nízko-zástavbovou výškou pro vyprošťovací automobil Tatra T815/7 6x6 pro Hasičský záchranný sbor Moravskoslezského kraje. Vozidlo je určeno k různorodým záchranným operacím.

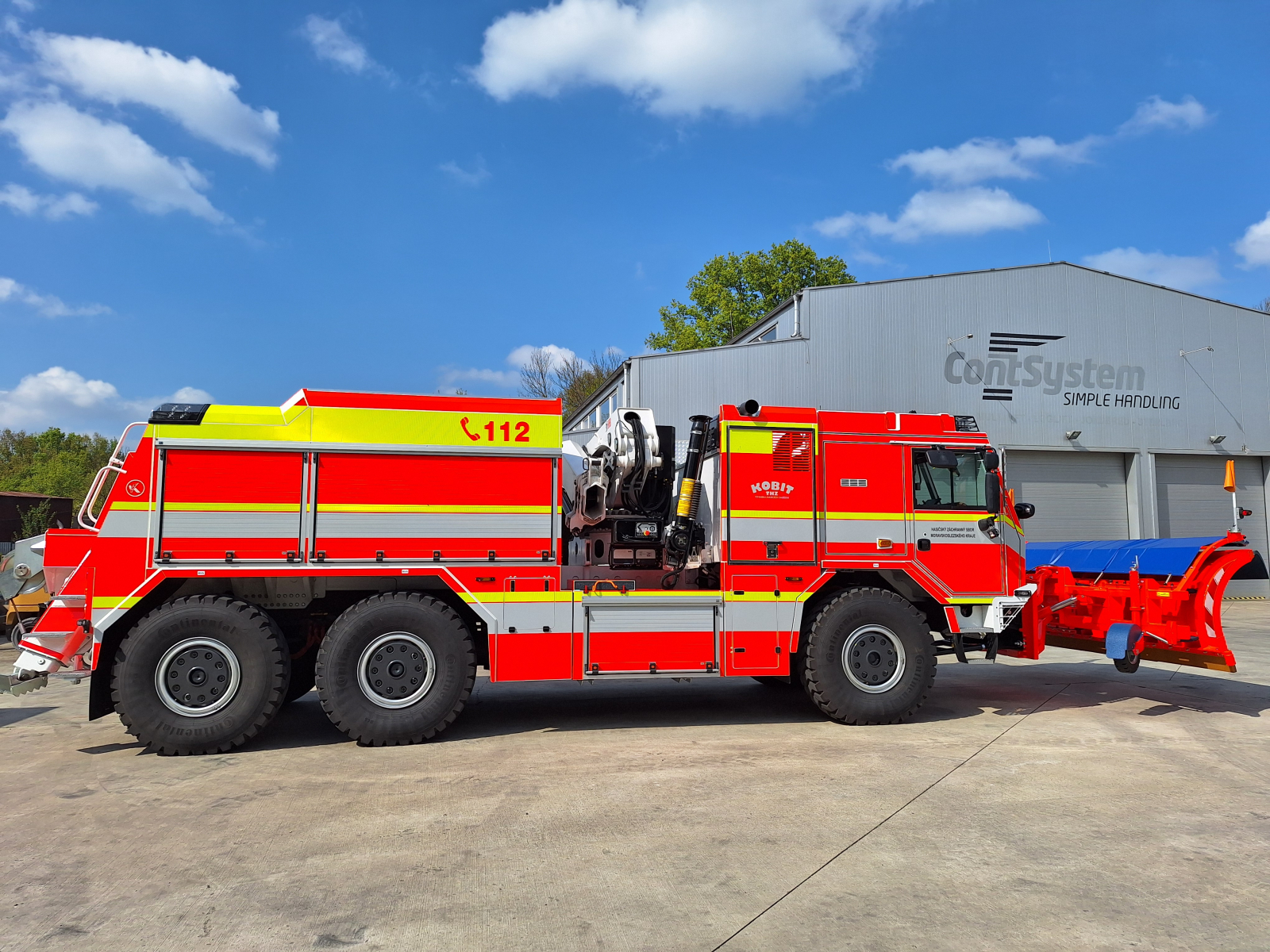

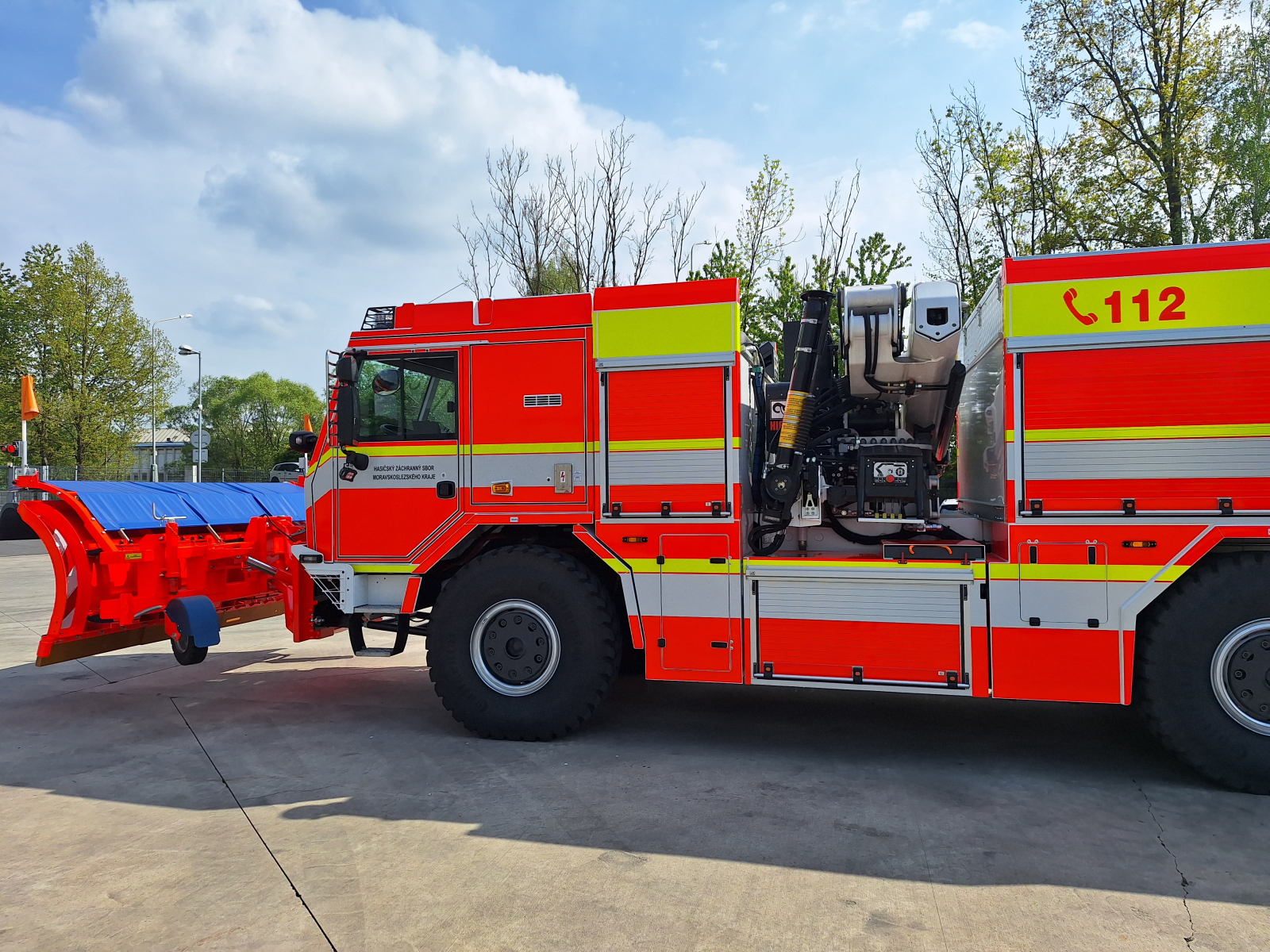

Skládací sloup jeřábu HIAB 2222 ATF-3 umožňuje co nejmenší transportní výšku

Na rozdíl od prvního automobilu dodaného do Frýdku-Místku je u tohoto vozu použit hydraulický jeřáb HIAB 2222 ATF-3, tedy verze se třemi hydraulickými výsuvy. Speciální nízko-zástavbový hydraulický jeřáb s kapacitou zdvihu 190 kNm a třemi výsuvy Hiab 2222 ATF-3 je konstruován tak, aby se ve složeném stavu vešel do výšky profilu kabiny. Výška složeného jeřábu v přepravní poloze je 1 410 mm.

Modelová řada ATF je speciálně vyvinutá řada jeřábů HIAB s nízkým, skládacím sloupem pro co nejmenší transportní výšku a optimalizovanou geometrii zvedání pro různé aplikace, jako jsou odtahová a vyprošťovací vozidla.

Technické údaje jeřábu HIAB 2222 ATF-3

Při vyložení jeřábu na 3,4 m uzvedne jeřáb 5 700 kg, při maximálním vyložení na 8,4 m zdvihne břemeno o hmotnosti 2 200 kg. Rozsah otáčení je kontinuální (nekonečný). Jeřáb je vybaven vodorovnými výsuvnými podpěrami a hydraulicky sklopnými podpěrami o rozpětí 5,8 m. Hmotnost jeřábu včetně sklopných podpěr je 3 200 kg.

Jeřáb je ovládán rádiovým dálkovým ovladačem, kabelovým ovladačem či manuálně pákami na rozvaděči. Nechybí funkce VSL (systém zajišťující stabilitu vozidla na základě vyhodnocení vysunutí podpěr a zatížení jeřábu), ADC (automatická regulace výkonu jeřábu), OLP (ochrana proti přetížení) či automatické vypnutí SPACE a XS Drive při přednastavené době nečinnosti jeřábu.

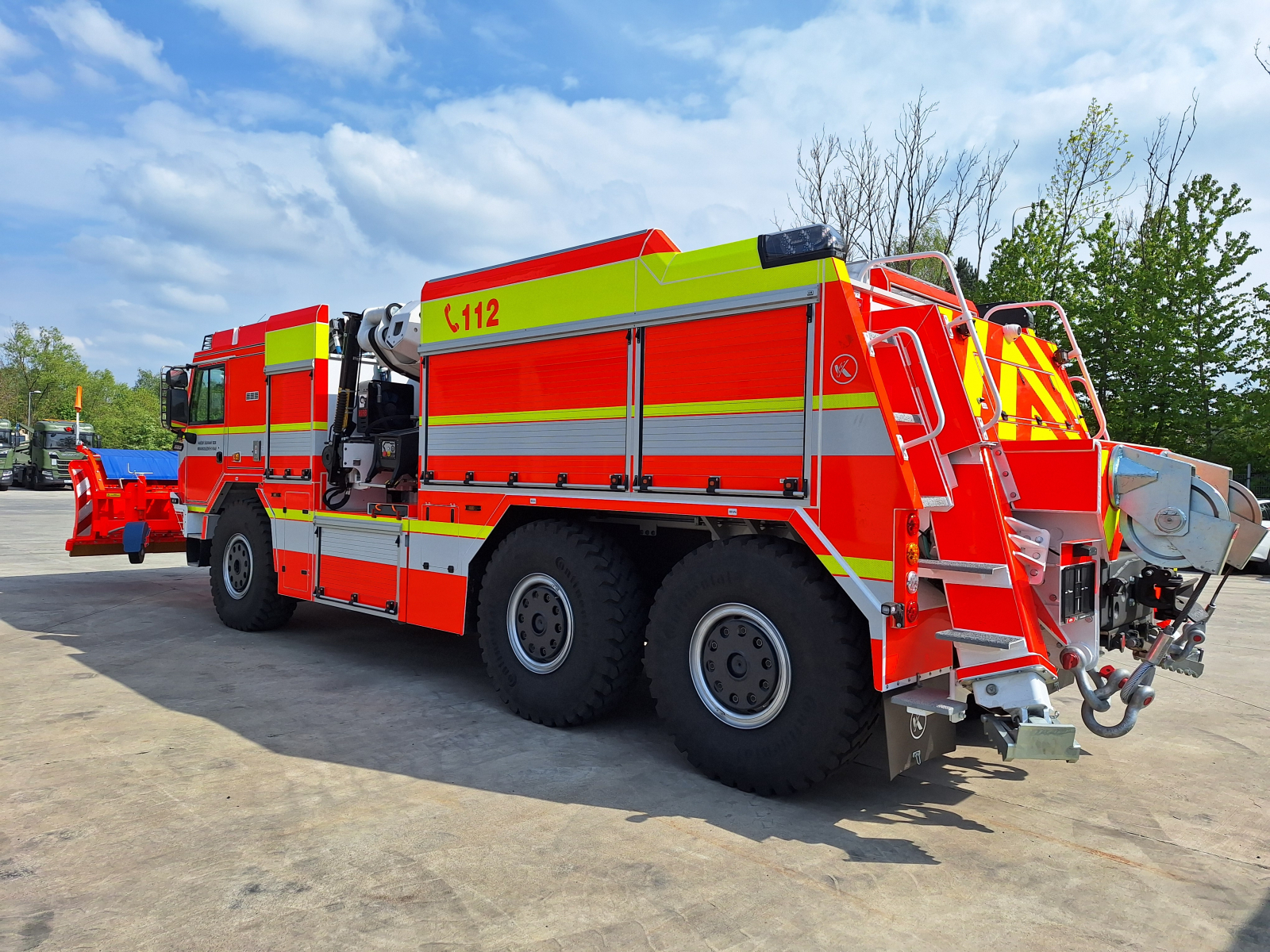

Třínápravový podvozek Tatra

 Vyprošťovací automobil je postaven na třínápravovém podvozku Tatra 815–7T5R31 s možností připojení pohonu všech kol. Pérování je na všech nápravách řešeno vzduchovými vlnovci s teleskopickými tlumiči, z kabiny lze měnit světlou výšku vozu v rozsahu –90 až +120 mm. Vůz je vybaven navijáky SEPMATIC H100 o tažné síle 100kN a SEPMATIC H240 o 200kN.
