Společnost Contsystem

O nás

Jsme dodavatelé silniční manipulační techniky a autorizované středisko pro provádění montáží a kompletního servisu hydraulické manipulační techniky značky Hiab a Steelbro, včetně dodávky originálních náhradních dílů. Našim zákazníkům navrhujeme optimální a spolehlivá technická řešení námi dodávané manipulační techniky, které také kompletně realizujeme. Velký důraz klademe na technickou přípravu zakázek a poprodejní servis prováděný našimi servisními techniky vyškolenými přímo o výrobce.

Více než 10 let zkušeností

Od roku 2007, kdy firma CONTSYSTEM s.r.o. vznikla, zastupujeme na českém trhu přední světové dodavatele: švédského výrobce HIAB AB a novozélandskou společnost STEELBRO NZ. Sídlo společnosti je v Praze, kde také působí obchodní zastoupení pro region Praha a střední Ćechy. Hlavní servisní a montážní středisko a obchodně-technická centrála firmy se nachází v Ostravě. V ostatních regionech České republiky jsou servisní činnosti zajišťovány našimi smluvními servisními partnery.

Portfolio

Sázíme na bezpečné a spolehlivé stroje světových značek:

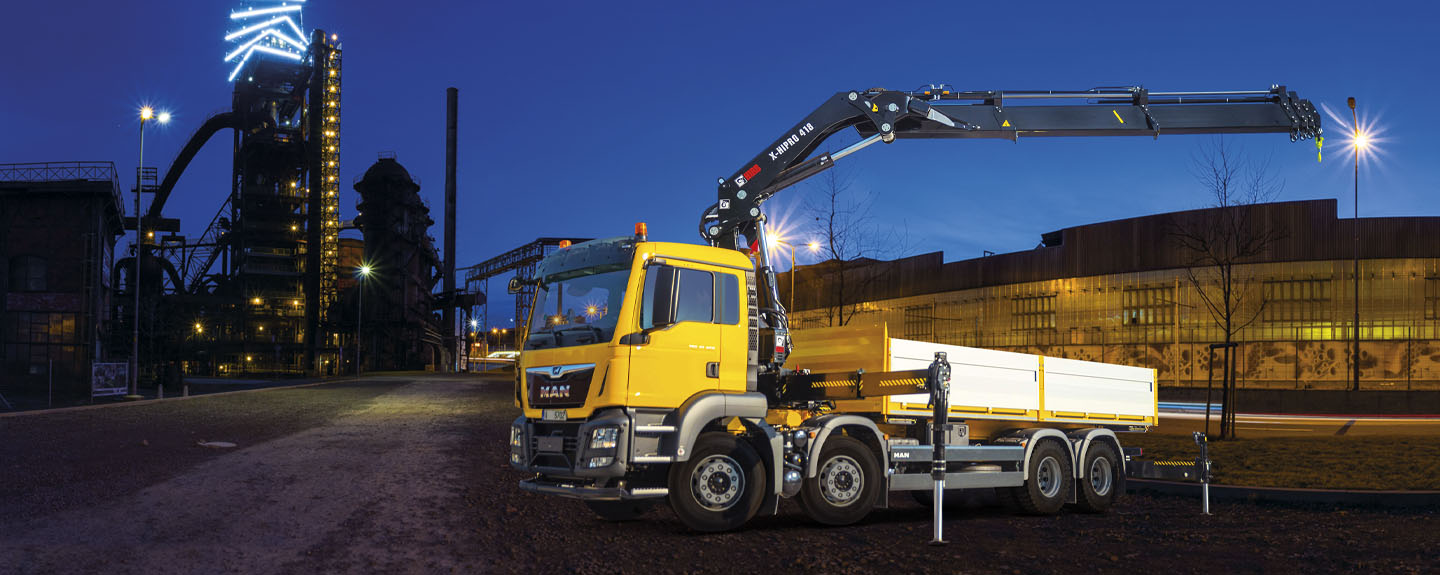

• hydraulické nakládací jeřáby HIAB
• nosiče kontejnerů MULTILIFT
• závěsné vysokozdvižné vozíky MOFFETT
• překladače ISO kontejnerů STEELBRO

Pro koho

Našimi zákazníky jsou drobní podnikatelé, velké přepravní firmy, provozovatelé vozových parků, stavební firmy, společnosti zabývající se zpracováním a svozem odpadu, dřevařské podniky, obecní úřady či státní instituce. Specifických návrhů řešení manipulační techniky úspěšně využíváme v dodávkách pro armádní sektor, Policii ČR a Hasičský záchranný sbor ČR.

Montáž

Provádíme montáž hydraulické manipulační techniky na stávající podvozek nebo realizujeme kompletní dodávku automobilu včetně vybrané manipulační techniky a příslušenství. Zajistíme veškeré související úpravy na podvozku (montáž držáku rezervy, skříně na výbavu a dalšího příslušenství dle přání zákazníka), provedeme instalaci zařízení a nastavení řídicího systému. Po provedené montáži vystavíme Technické osvědčení samostatného technického celku, provedeme zkoušku zařízení po montáži včetně vystavení protokolu, dodáme CE certifikát na dané zařízení. Veškeré zařízení instaluje tým našich servisních techniků vyškolených přímo u výrobce. Velký důraz klademe na technickou přípravu každé zakázky ve spolupráci se zákazníkem a výrobcem podvozku.

Servis a technické poradenství

Provádíme pravidelný záruční i pozáruční servis, pravidelné inspekce, revize a revizní zkoušky dle platné legislativy, případně provedeme zvláštní posouzení s kontrolou svárů po 10 letech provozu (týká se nakládacích jeřábů dle normy ČSN ISO 9927-1). Používáme pouze originální náhradní díly od výrobce HIAB a STEELBRO.

\

Servisní síť

Hlavní servisní a montážní středisko firmy CONTSYSTEM se nachází v Ostravě. V případě větších vzdáleností doporučíme některého z našich smluvních servisních partnerů. K dodávce automaticky poskytujeme školení potřebného počtu obsluhujícího personálu a zajistíme následná doškolení.

Navrhujeme našim zákazníkům nová a spolehlivá řešení manipulace s nákladem, která splní ty nejnáročnější požadavky na provoz.

ISO certifikáty

Oprávnění / zastoupení

Hasiči

Dodávka vyprošťovacího vozidla s hydraulickým nakládacím jeřábem HIAB X-HiPro 418 EP-5 a vyprošťovací nástavbou OMARS 110T byla uskutečněna v roce 2018.

Příklady dalších realizací:

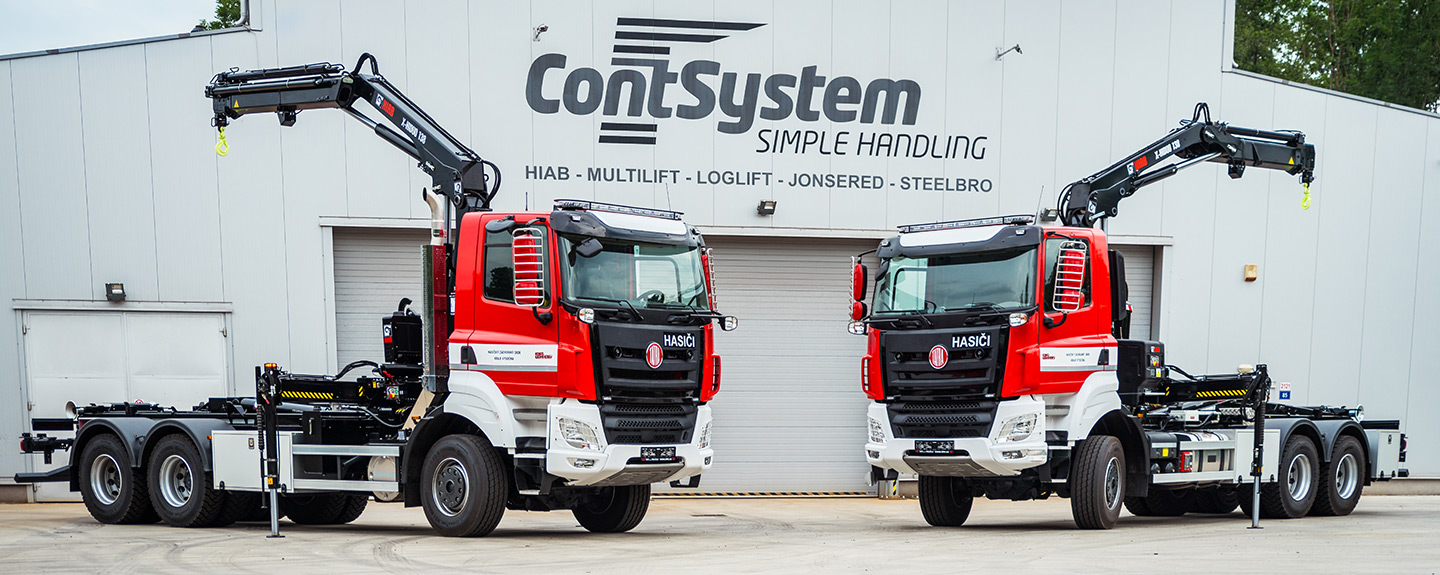

• Dodávka požárního automobilového nosiče kontejnerů MULTILIFT XR14S.51 hmotnostní kategorie „S“ s hydraulickým nakládacím jeřábem HIAB X-HiDuo 188 E-6 na podvozku T815/7 8x8 pro jízdu i mimo zpevněné komunikace. Realizace byla uskutečněna v roce 2018.
• Dodávka čtyř vozidel určených k záchranným operacím vybavených nosiči kontejnerů MULTILIFT MSH 165 a dvou vozidel vybavených hydraulickými nakládací jeřáby HIAB XS-HiDuo 122 na podvozcích T815/7 8x8. Realizace byla uskutečněna v roce 2015.

Armáda

Dodávka armádního vozidla s bočním překladačem STEELBRO SB 362 na podvozku T815/7 8x8 pro Armádu České republiky byla uskutečněna v roce 2017.

Kromě dodávek bočních překladačů STEELBRO realizujeme dodávky vozidel vybavených zařízením HIAB pro vojenskou techniku:

• Hydraulické nakládací jeřáby Hiab 088, 099 a 111 ATD s kapacitou zdvihu od 75 kNm do 98 kNm
• Hydraulické nakládací jeřáby Hiab 133 a 144 ATD s kapacitou 128 kNm až 149 kNm
• Hydraulické nakládací jeřáby Hiab 2222 ATF s kapacitou až 205 kNm

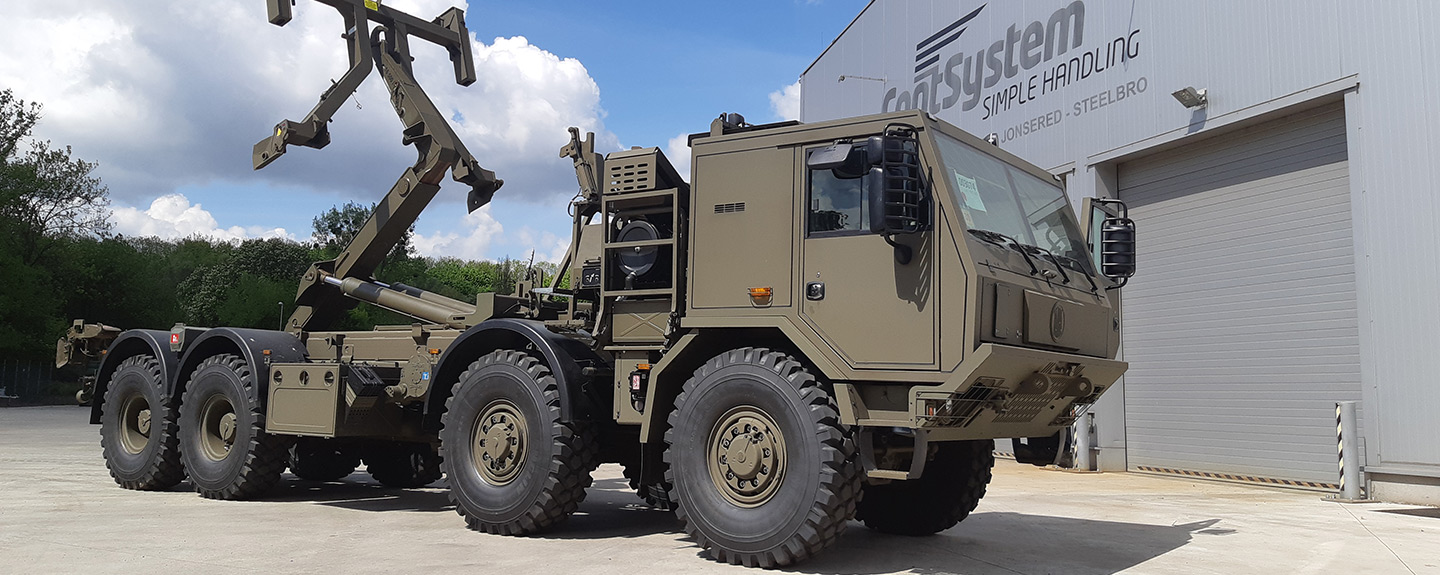

• Nosiče kontejnerů Hiab Multilift MSH 165SCA

Policie

Dodávka vozidla pro přepravu nebezpečného materiálu vybaveného hydraulickým jeřábem HIAB X-HiDuo 211 E-4 a nosičem kontejnerů MULTILIFT XR 14S.51 na plně pohonném podvozku T815/7 8x8 byla uskutečněna v roce 2015.

Nabídka

Zařízení pro manipulaci s nákladem

Rozsáhlé produktové portfolio společnosti Hiab přináší dokonalá řešení pro efektivní a bezpečné přemísťování, zvedání, nakládání vykládání materiálu, zařízení nebo surovin. Produktové řady zahrnují nakládací jeřáby značky HIAB nosiče kontejnerů MULTILIFT a závěsné vysokozdvižné vozíky MOFFETT.

Představované produktové řady obsahují kompletní nabídku produktů pro nakládání a dodávku zboží, kontejnerové systémy, jeřáby pro recyklaci materiálů, spediční jeřáby, zvedací plošiny a závěsné vysokozdvižné vozíky. Našim zákazníkům nabízíme optimální řešení manipulační techniky, která přesně odpovídají jejím potřebám.

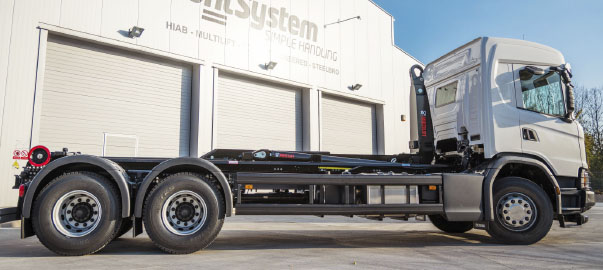

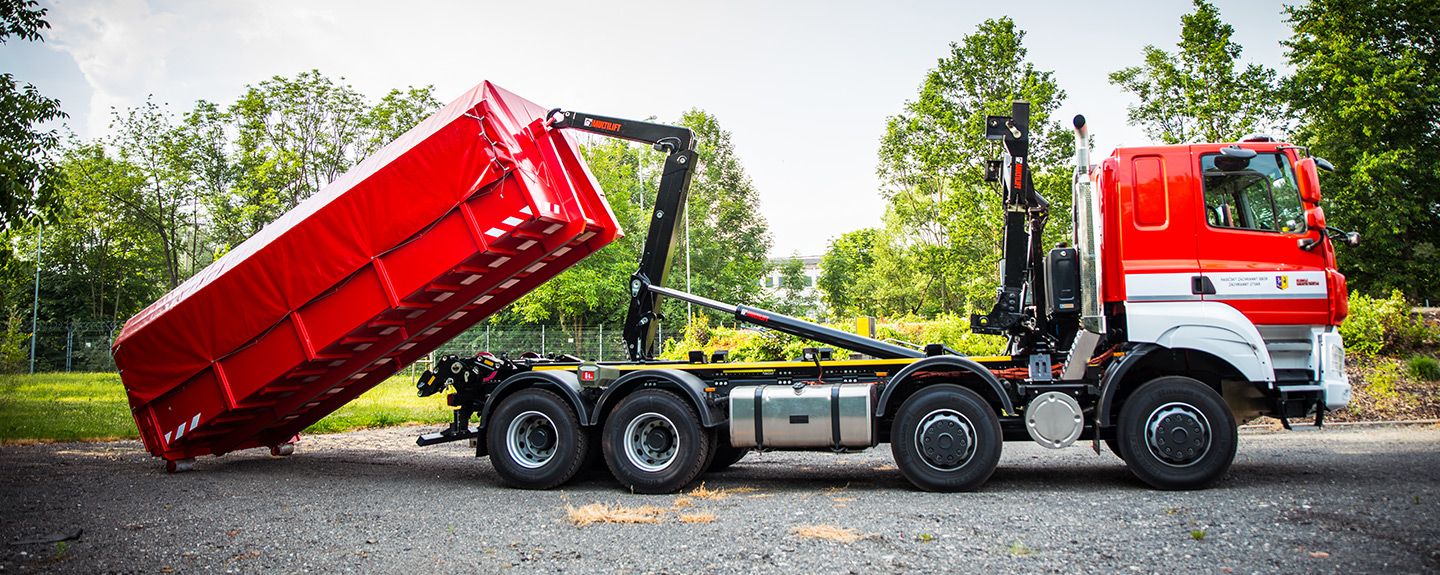

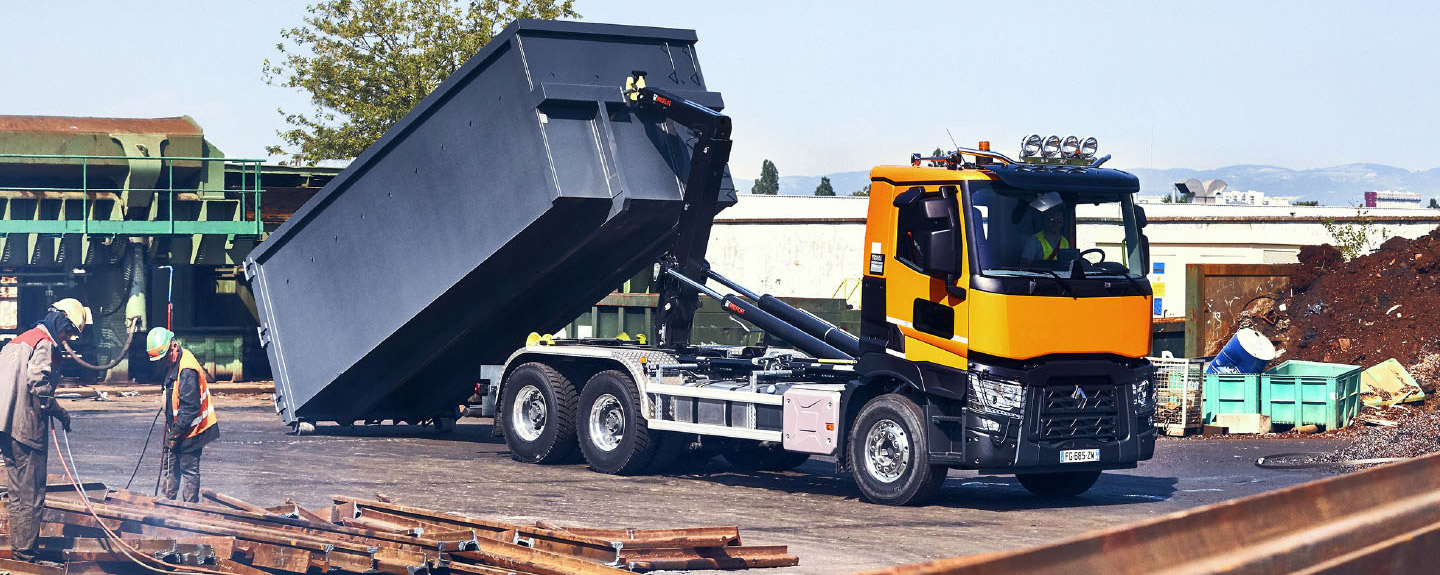

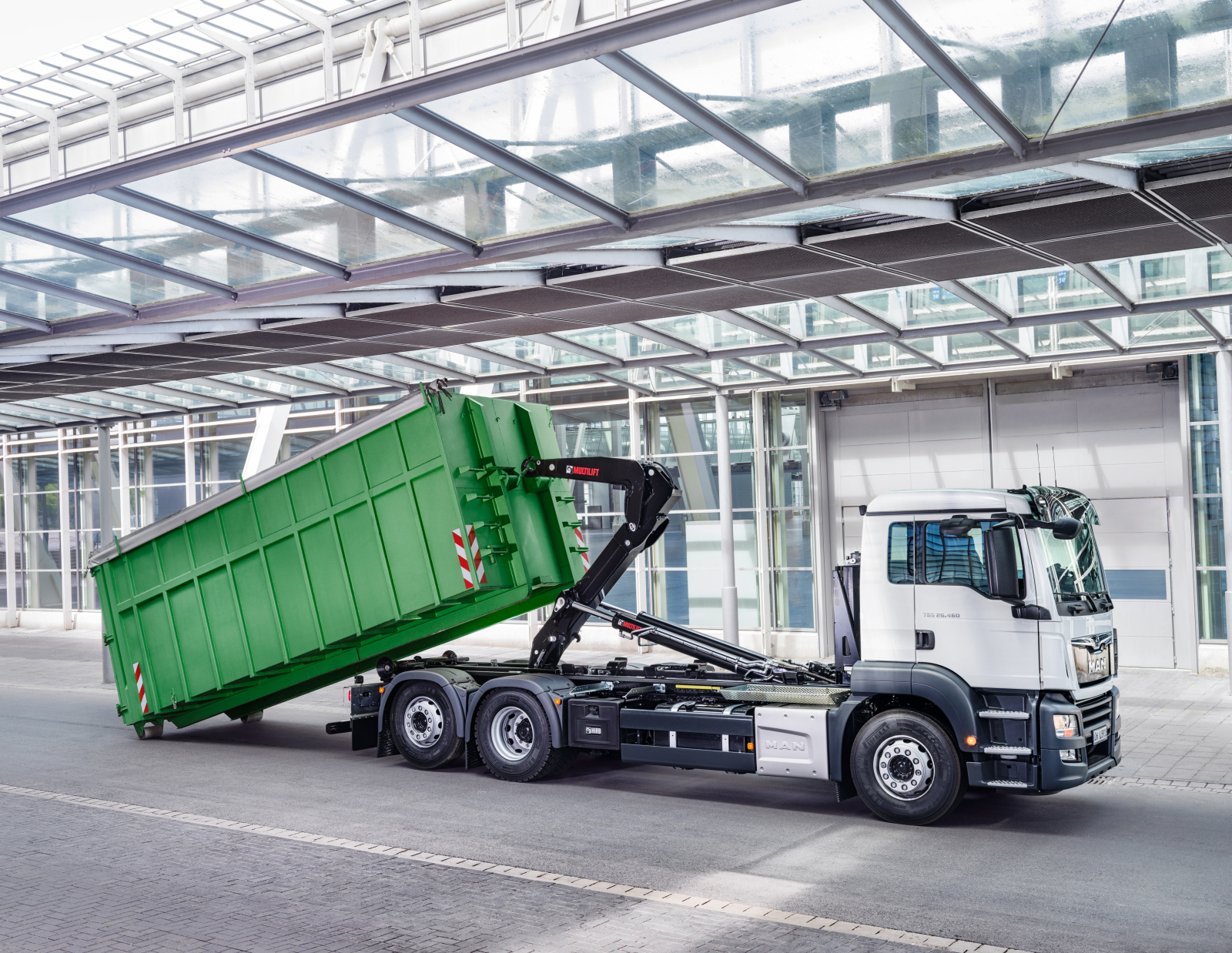

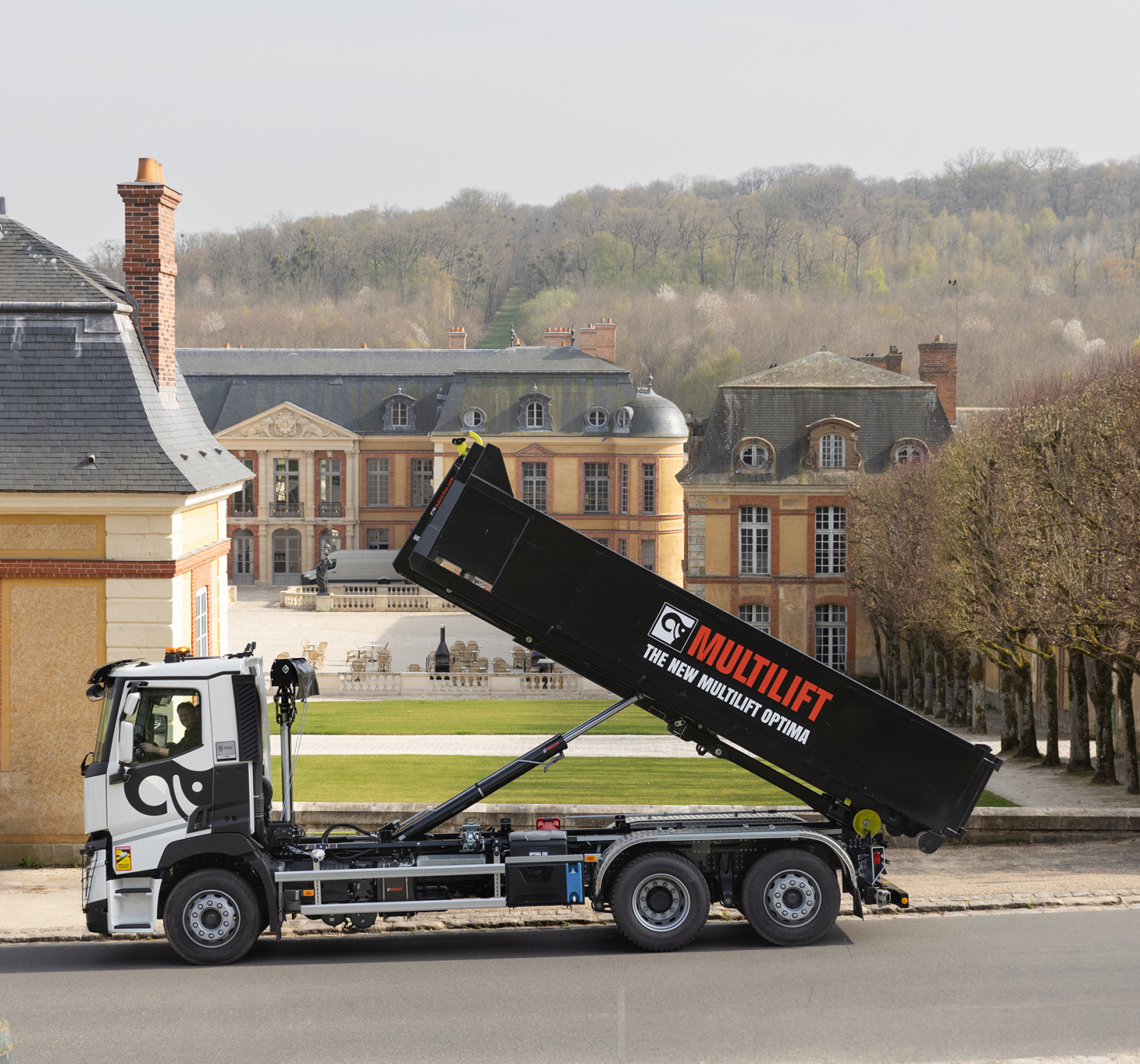

Hákové a ramenové nosiče kontejnerů

Výrobce Hiab jako přední leader v tomto segmentu nabízí bezkonkurenční zkušenost ve vývoji a výrobě zařízení na manipulaci s kontejnery. Kontejnerový systém Multilift umožňuje, že jedno nákladní vozidlo může realizovat řadu různých úkolů tím, že bude využívat kontejnery různých typů a velikostí. Kontejnerový systém Multilift zahrnující hákové, ramenové a lanové nosiče kontejnerů se dostal na čelo celosvětového trhu díky své mimořádné spolehlivosti a vysoké produktivitě. Díky své široké nabídce různých vlastností, umožňuje tento systém nabídnout produkty přesně odpovídající potřebám našich zákazníků.

Vybrané typy kontejnerových nosičů (hákové):

Lehká třída	Nosnost [kg]	Výška háku [mm]	Typ vozidla počet náprav	Délka kontejneru [m]
XR2S	2000	900 / 930	2	3,0 ÷ 4,0
XR3S	3000	930	2	3,0 ÷ 4,0
XR5S	5000	930	2	3,0 ÷ 5,0
XR7S	7000	930	2	3,0 ÷ 5,0

Střední třída	Nosnost [kg]	Výška háku [mm]	Typ vozidla počet náprav	Délka kontejneru [m]
XR8S	8000	1450 / 1570	2	3,5 ÷ 5,0
XR10S	10000	1450 / 1570	2	3,0 ÷ 6,0

Třída XR „POWER“	Nosnost [kg]	Výška háku [mm]	Typ vozidla počet náprav	Délka kontejneru [m]
XR14S	14000	1570	2	3,5 ÷ 6,6
XR16S	16000	1570	2	4,0 ÷ 7,1
XR18S	18000	1570	3	4,0 ÷ 7,1
OPTIMA	20000	1570	3	4,0 ÷ 7,0
XR21S	21000	1570	3	4,0 ÷ 7,3
XR26S	26000	1570	4	4,3 ÷ 8,8
XR30S	30000	1570	4	4,5 ÷ 7,3

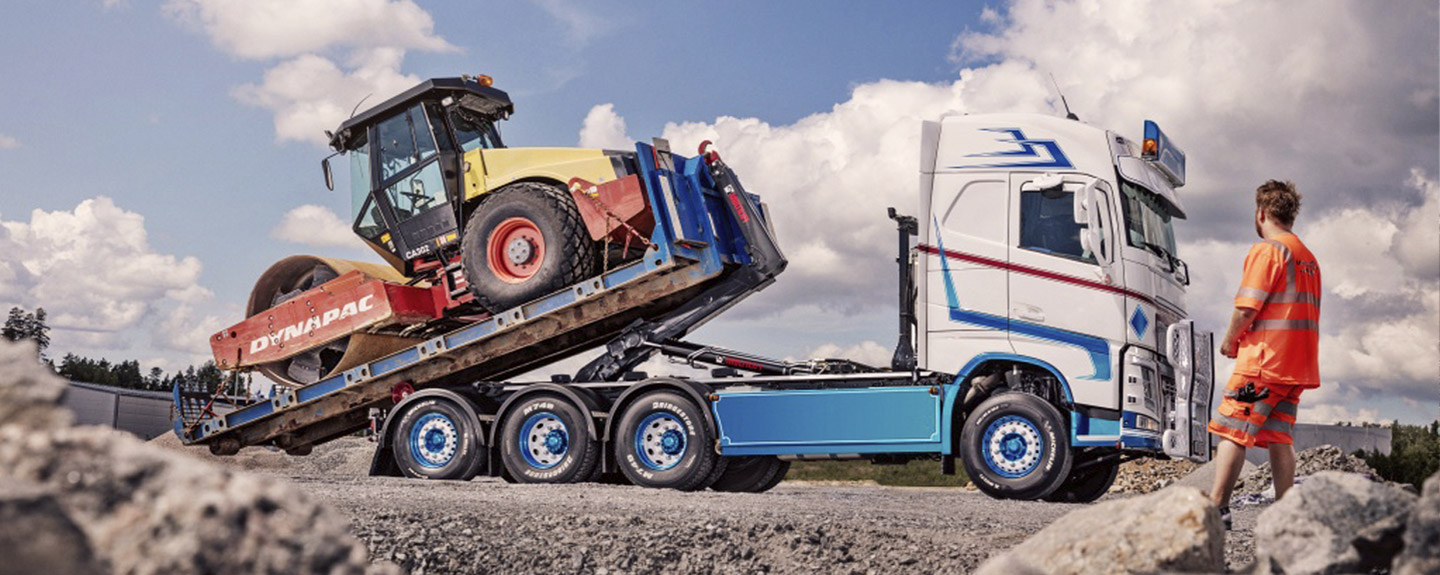

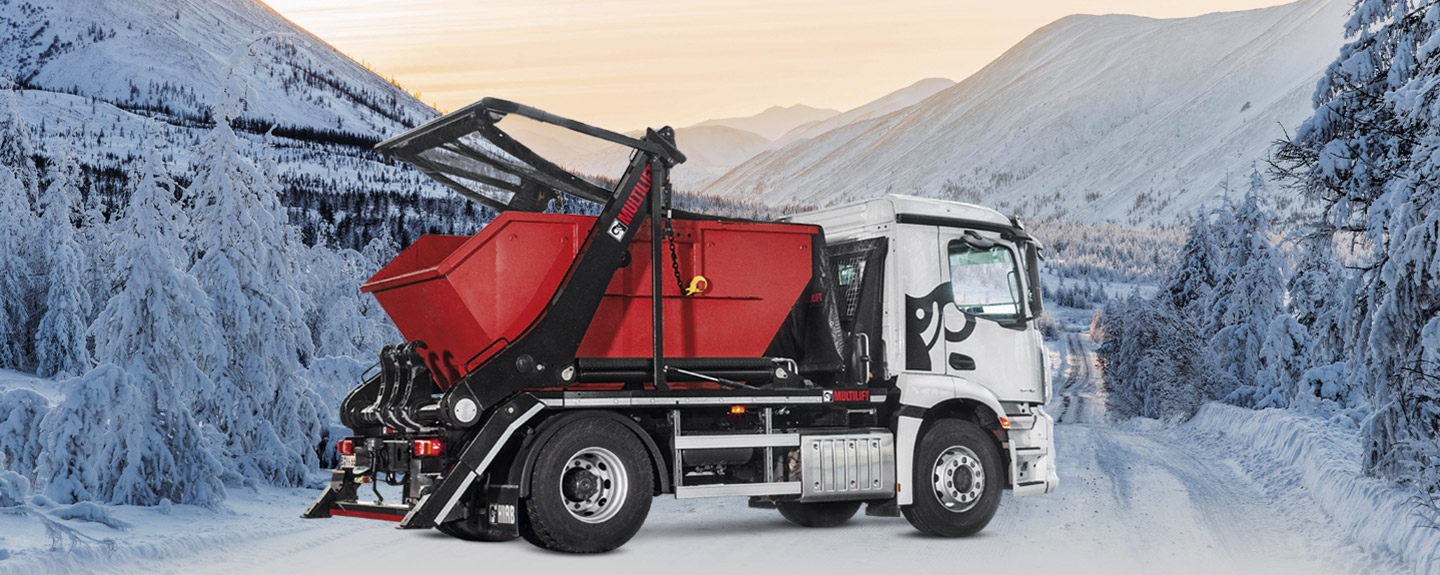

Vybrané typy nosičů kontejnerů (ramenové):

Model	Nosnost [kg]	Typ vozidla celk.nosnost	Typ vozidla počet náprav
FUTURA 8	8000	12/15 t	2
FUTURA 12	12000	18 t	2
SLT 142	14000	18 t	2
SLT 192	19000	26 t	3

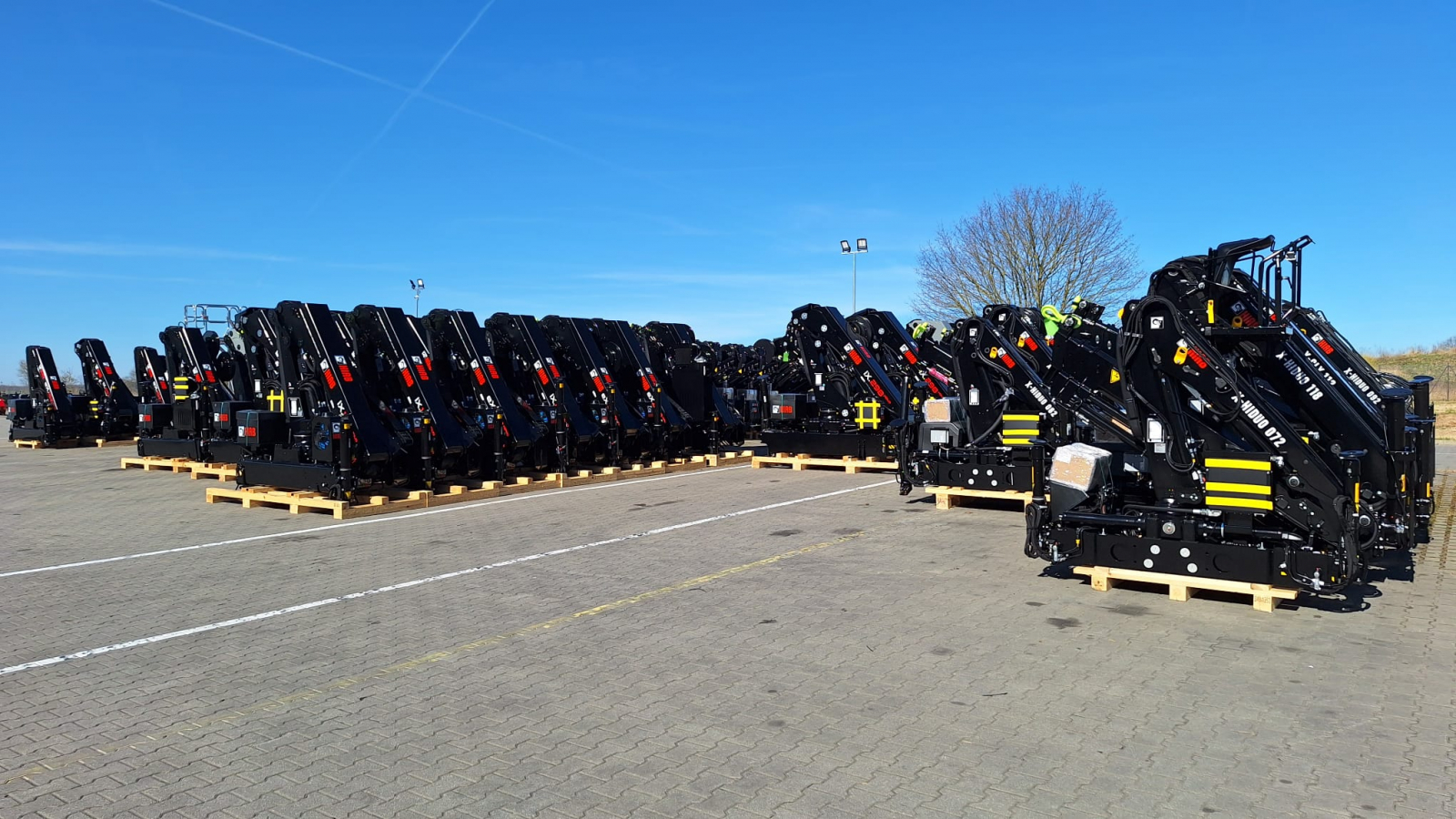

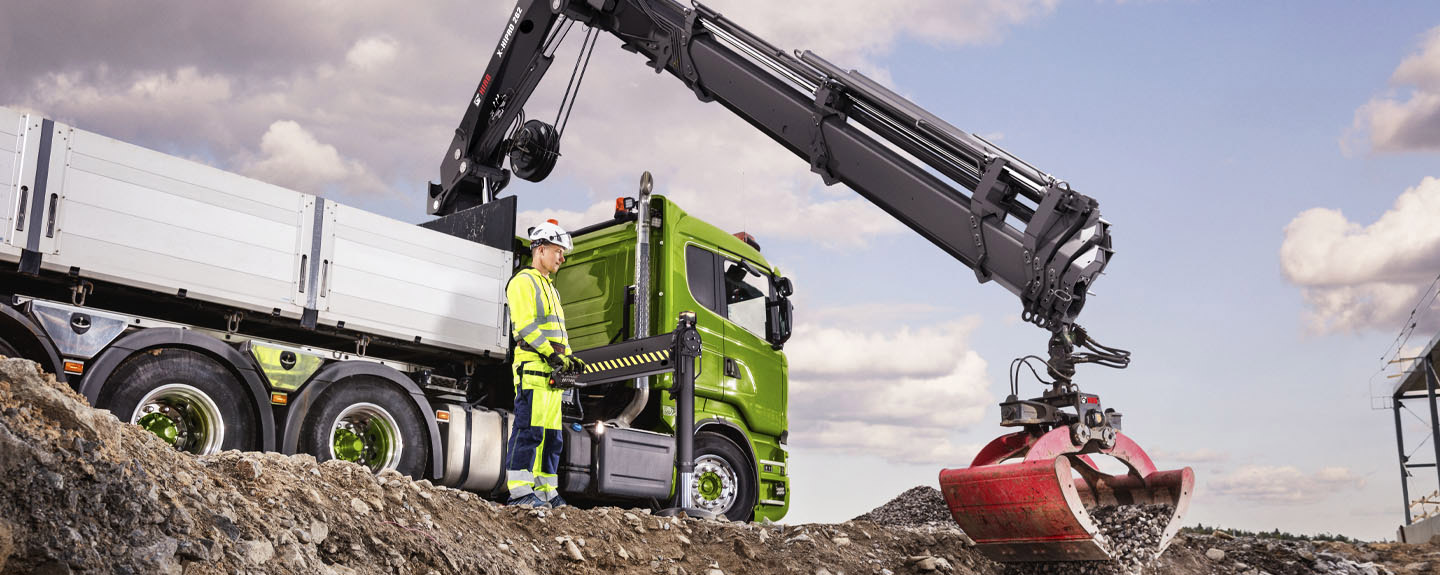

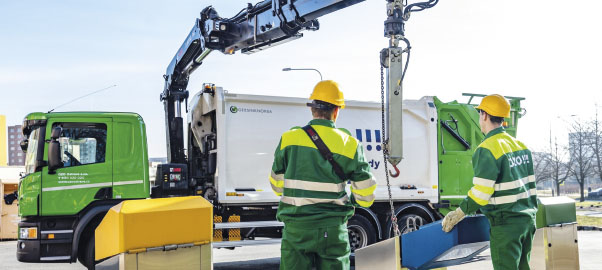

Hydraulické jeřáby

Produktové portfolio spedičních jeřábů Hiab obsahuje jeřáby pokrývající celou řadu požadovaných nosností. Koncept XS Vám umožní specifikovat jeřáb- přesně podle vašich individuálních požadavků. Nosnosti nabízených jeřábů se nachází v rozmezí od 1 až téměř 100 tunometrů, s možnosti vyložení od 2 až po 30 metrů. Společnost Hiab dodává celkem pět různých ovládacích systémů. Záleží pouze na modelu jeřábu, který z nich si můžete pro svůj jeřáb vybrat. Zatímco každý systém zaručuje vynikající manipulaci s nákladem v celém rozsahu použití, každé zvětšení rozsahu s sebou přináší stále dokonalejší vlastnosti. Společnost Hiab vyvinula množství bezpečnostních prvků navržených tak, aby sledovaly veškeré pohyby jeřábu. Jsou zkonstruovány tak, aby svým jednáním co možná nejméně zasahovaly do toho, jak obsluha řídí jeřáb. Pokud to bude potřeba, podnikne systém určité kroky a ohleduplně a jemně zastaví. Bezpečnostní systémy jsou po celou dobu v pozadí aktivní, a pokud se jeřáb používá běžným způsobem, obsluha systémy ani nezaznamená.

VYBRANÉ TYPY HYDRAULICKÝCH JEŘÁBŮ

Lehká řada - typ T

Modelová řada	Výkonnostní třída [tm]	Max. zdvihový moment [KNm]	Hydraulický dosah - standard [m]
T-CLX 009	0,9	9	2,80
T-CLX 013	1,2	12	4,20
T-CLX 018	1,9	19	4,20
T-CLX 023	2,5	24	4,50
T-CLX 029	2,8	27	5,60
T-CLX 038	3,8	36,9	6,04

Lehká řada - typ A

Modelová řada	Výkonnostní třída [tm]	Max. zdvihový moment [KNm]	Hydraulický dosah - standard [m]
XS 022	2,2 - 2,6	22 - 26	7,80
XS 033	2,8 - 3,3	28 - 33	9,30
XS 044	3,5 - 4,0	34 - 39	9,30
XS 055	4,6 - 5,4	45 - 53	11,30
XS 066	5,5 - 6,7	54 - 66	11,30
XS 077	6,1 - 7,8	60 - 77	11,60
XS 088	6,9 – 9,4	68 - 92	13,7
XS 099	8,0 - 10,8	78 - 106	14,30
XS 111	9,1 - 11,8	89 - 116	14,60

Střední řada- typ A

Modelová řada	Výkonnostní třída [tm]	Max. zdvihový moment [KNm]	Hydraulický dosah - standard [m]
X-DUO 128	10,1 - 12,4	99 - 122	15,10
X-DUO 148	12,1 - 14,2	119 - 139	15,10
X-DUO 178	14,4 - 16,7	141 - 164	17,53
X-DUO 218	17,9 - 19,7	176 - 193	12,70
X-DUO 248	20,3 - 21,8	199 - 214	15,10
X-DUO 288	23,8 - 25,3	233 - 248	15,10
X-HIDUO 138	11,0 - 13,0	108 - 127	15,10
X-HIDUO 158	13,1 - 15,3	128 - 150	15,10
X-HIDUO 188	15,3 - 18,0	150 - 176	17,53
X-HIDUO 228	18,6 - 21,2	182 - 208	17,32
X-HIDUO 258	19,7 - 23,1	193 - 226	21,00
X-HIDUO 289	23, 2 - 26,7	228 - 262	21,00
X-HIPRO 142	11,6 - 13,4	114 - 131	15,10
X-HIPRO 162	13,5 - 15,3	132 - 150	15,10
X-HIPRO 192	16,3 - 18,1	159 - 177	17,53
X-HIPRO 232	19,4 - 21,4	191 - 209	17,32
X-HIPRO 262	20,4 - 23,8	200 - 233	21,00
X-HIPRO 302	24,1 - 27,6	236 - 271	21,00

Těžká řada-typ A

Modelová řada	Výkonnostní třída [tm]	Max. zdvihový moment [KNm]	Hydraulický dosah - standard [m]
XS 322	25,8 - 31,6	247 - 310	21,00
XS 377	28,6 - 35,6	281 - 349	20,90
XS 422	32,9 - 40,3	323 - 395	20,80
XS 477	36,2 - 43,7	355 - 429	20,80
X-HIPRO 548	45,3 - 48,6	444 - 477	21,80
X-HIPRO 638	51,7 - 54,0	507 - 530	22,30
X-HIPRO 658	55,5 - 58,9	544 - 578	17,00
X-HIPRO 858	70,5 - 75,3	692 - 739	24,00
X-HIPRO 1058	80,9 - 85,6	794 - 840	24,00

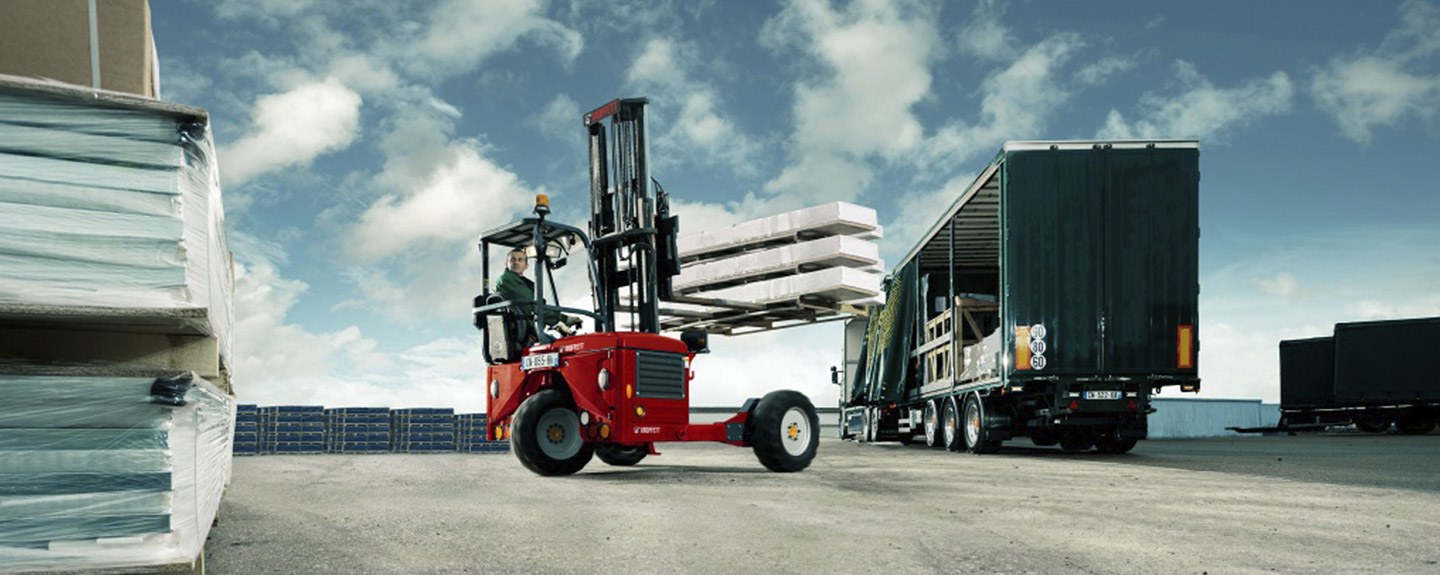

Vysokozdvižné vozíky

Závěsné vysokozdvižné vozíky jsou zpravidla připevněny k zadní části nákladního vozu nebo jeho nákladní plošině odkud mohou být odmontovány ve velmi krátkém čase. Zboží pak může být transportováno do cílové destinace mnoha různými způsoby. Ve srovnání s běžnými průmyslovými vysokozdvižnými vozíky jsou závěsné vozíky lehčí, pohyblivější a lze je použít v těžko přístupných lokalitách jako například na staveništích. Nabídka závěsných vysokozdvižných vozíků umožňuje manipulovat s hmotností 1,5 až 3,5 tuny.

Model	Nosnost [kg]	Systém napájení	Kapacita baterie [Ah]
E2 12.1	1200	48V	100 / 130
E4 20.1	2000	48V	130 / 180

Model	Nosnost [kg]	Druh pohonu	Výška zdvihu [mm]
M2	1500	diesel	2200
M5	2500	diesel	3040
M8	3500	diesel	3040
M10	2500	diesel	3600
LR30.3	3500	diesel	3300

Nabídka

Překladače kontejnerů

Překladače kontejnerů Steelbro mohou manipulovat s ISO kontejnery různých velikostí. Standardně se mohou použít k manipulaci s ISO kontejnery o délkách 20', 30' a 40'. Konstrukce zařízení umožňuje manipulovat s kontejnery až do váhy 40tun, překládat kontejnery mezi silničními  a železničními vozidly, stohovat kontejnery do výšky jednoho patra. Zařízení lze montovat buď na samostatné vozidla (manipulace s kontejnerem do 20') nebo na návěsy (manipulace s kontejnerem až do 40', případně 45').

Funkce zařízení Steelbro na silnici

S překladačem Steelbro jsou manipulace s kontejnery mnohem jednodušší. Silniční přeprava kontejnerů včetně jejich naložení a vyloženi je zcela nezávislá na těžkých zvedacích zařízeních. S tímto zařízením můžeme manipulovat s plně naloženými kontejnery, aniž bychom byli závislí na dostupnosti statických nebo mobilních jeřábů. Eliminací tohoto faktu získáme vyšší obrat odvezených kontejnerů v jednom cyklu, čímž zvýšíme celkovou efektivitu služby se snížením personálních nákladů.

Funkce zařízení Steelbro na železnici

Překládací zařízení Steelbro představuje ideální řešení při nakládání a vykládání kontejnerů z železničních vozů, protože nepotřebuje žádnou drahou infrastrukturu, jen prostor pro naloženi a vyloženi kontejneru. Zboží nebo produkty mohou být nakládány do kontejneru vysokozdvižným vozíkem z úrovně země, bez potřeby budování ramp nebo dalších zařízení. Tato technologie nakládky odbourává dvojitou manipulaci s kontejnerem a zkracuje technologické časy nakládky. Dále překladač Steelbro může být využit jako zařízení pro vykládku kontejnerů z železničních vozů a následně pro nakládku na jiné silniční prostředky. Překladač Steelbro představuje jednoduché a zároveň flexibilní řešení vykládky kontejnerů, nezávisle na velikosti přepravní operace.

Funkce zařízení Steelbro v armádě

Schopnost překladače samo-naložení a vyloženi kontejneru eliminuje potřebu vysokozdvižných vozíků a dalšího těžkého vybaveni, jejichž schopnosti konči v těžkém terénu, jenž následně vede k problémům v zásobování. Při použití překladače Steelbro jsou tyto problémy eliminovány. Překladač Steelbro lze využít jak při nakládce munice pro pohybující se dělostřelectvo během mírových cvičení, tak i v období válečných konfliktů. Jeho mnohostrannost je velmi důležitá při manipulacích na železnici, při dodávkách zbraní nebo materiálů pro vojenské nemocnice.

Překladač Steelbro je schopen zásobovat a podporovat materiálem vojenské jednotky rychle a bezpečně, při využití kontejnerů o velikostech 20 - 40stop a kapacitě až 36tun.

V měnicích se podmínkách bitevního pole představuje překladač Steelbro rychlé a flexibilní řešení pro rozmisťování zásob munice, pohonných hmot, zdravotnického materiálů a potravin do strategických oblastí.

Nabídka

Armádní sektor

V měnicích se podmínkách bitevního pole představují nabízené překladače a hydraulické jeřáby doplněné závěsnými vysokozdvižnými vozíky rychlé a flexibilní řešení pro rozmisťování zásob munice, pohonných hmot, zdravotnického materiálů a potravin do strategických oblastí operujících jednotek. Schopnosti nabízených zařízení eliminují potřebu vysokozdvižných vozíků a dalšího těžkého vybavení, jejichž schopnosti konči v těžkém terénu, jenž následně vede k problémům v zásobování. Při jejich aktivním nasazení jsou tyto problémy eliminovány. Zařízení lze využít jak při nakládce munice pro pohybující se jednotky během mírových cvičeních, tak i v období válečných  konfliktů. Jejich mnohostrannost je velmi důležitá při  manipulacích s kontejnery, při dodávkách zbraní pro bojující jednotky nebo materiálu pro vojenské nemocnice.

Hydraulický nakládací jeřáb Hiab

Na základě požadavků armádního sektoru byl speciálně vyvinut nízko-nástavbový hydraulický jeřáb, splňující náročné provozní podmínky. Vzhledem k jeho jedinečné konstrukci, lze i po namontování tohoto typu jeřábu na silniční vozidla, přepravovat tuto techniku ve vojenských přepravních letadlech. Maximální výložníková hmotnost jeřábů představuje až 35 tunometrů, s možností jejich doplnění elektronickým navijákem.

Nosič kontejnerů Multilift

Technické data nosiče kontejnerů Multilift MSH-165-SCA

• možnost nakládky, vykládky, a přepravy kontejnerů řady ISO 668 – ISO1C, ISO1CC
• kontejnery dle DIN30722, kontejnery dle NATO standard 20413
• držák za kabinou pro uložení H rámu při přepravě jiných kontejnerů
• sklopný hák nástavby včetně uložení sklopného H rámu
• možnost železniční a letecké přepravy

Překladač kontejnerů Steelbro

Design SB362 umožňuje jednoduché naskládání dvou ISO kontejnerů na sebe, překládku z vozidla na vozidlo, případně překládku z vozidla na železniční vůz.

Maximální kapacita zdvihu: 36 tun (79,400ibs)

Kontejnery: 20´

Použití: Prázdné a ložené kontejnery

Model SB362 je víceúčelový nízko-nákladový jeřáb se zvedací kapacitou 36 tun/m. Maximální dosah je 4m. Hydraulické a elektrické systémy jsou napájeny přes agregáty vozidla. Standardem je mezinárodně schválený dálkový ovladač s přiměřeně dlouhým kabelem. Na přání lze zařízení vybavit dálkovým ovladačem rádiově řízeným.

Nabídka

Servis a poradenství

Jsme autorizovaným střediskem pro provádění montáží, záručních a pozáručních oprav a kompletních servisních služeb hydraulické manipulační techniky značky Hiab a Steelbro, včetně dodávky originálních náhradních dílů. Naše hlavní servisní a montážní středisko se nachází v Ostravě. V ostatních regionech České republiky jsou servisní činnosti zajišťovány našimi smluvními servisními partnery.

SERVIS - CONTSYSTEM: 732 481 295, servis@contsystem.cz

OSTATNÍ SERVISNÍ STŘEDISKA
